Timer programabil, zilnic, saptamanal, 2 canale, 2x 60 perechi evenimente, 16A, AC1, PCZ-523.2

Mareste

Timer programabil, zilnic, saptamanal, 2 canale, 2x 60 perechi evenimente, 16A, AC1, PCZ-523.2

Denumire Produs: PCZ-523.2

COD: 49216

Preț orientativ: 349,93 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

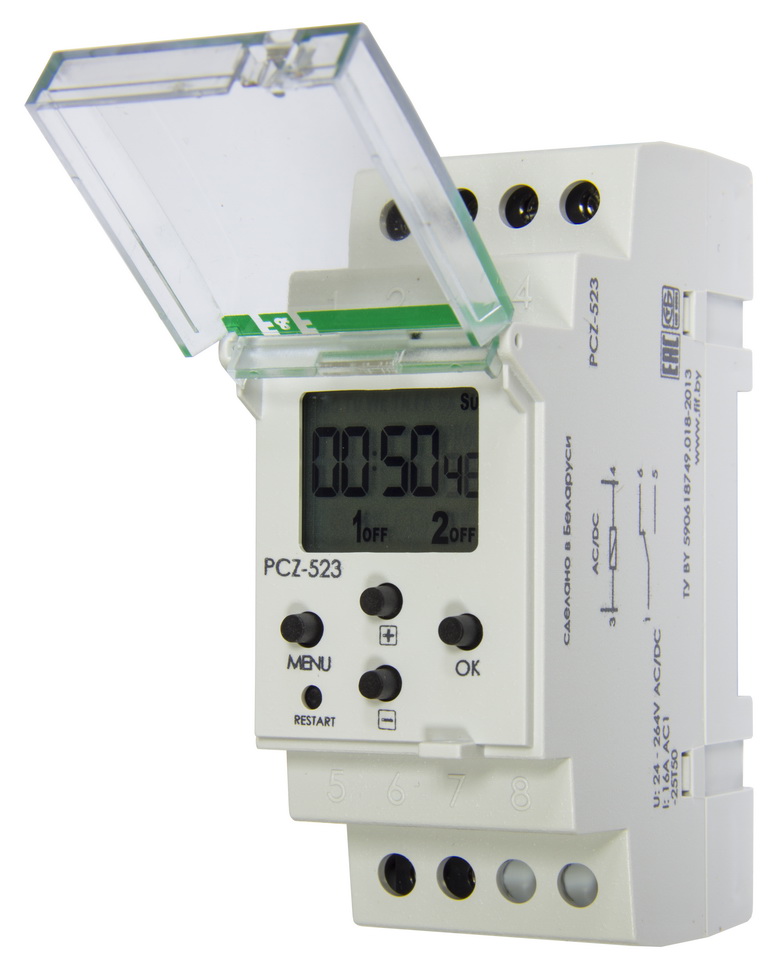

Releul de timp PCZ-523 este proiectat pentru a porni aparate electrice (sarcini) pentru un anumit interval de timp setabil, in intervalul unei zile, repetabil zilnic, si cu modificari daca este cazul pentru zilele de simbata, duminica

Exemplu: comanda soneriilor scolare, comanda udarii, comenzi pompe, motoare, diverse alte procese repetabile in timp

Scop

Timerele cu control programabil sunt folosite pentru a controla timpul de lucru al dispozitivelor incluse in sistemele automate industriale sau de uz casnic in conformitate cu graficul de timp planificat individual de catre utilizator, de exemplu, sa insoteasca soneriile la scoala sau alte dispozitive care necesita comutarea scurta la anumite ore.

Functionare

Timerul activeaza si dezactiveaza un dispozitiv la ore prestabilite in urmatoarele cicluri:

24 de ore, zi pe saptamana, zile lucratoare (Luni-Vineri) sau week-end (sambata, duminica).

Durata de actionare ( ON ) setabila intre : 1s - 99min 59s .

Releul are doua programe independente, de control comutabile,

Va permite sa creati, de exemplu soneria la scoala pentru controlul de lectii normale si controlul pentru un program sumar separat.

Functiile timerului :

MOD AUTO - functioneaza in ordinea comenzilor ON-OFF, programata de utilizator in memoria timerului.
MOD MANUAL - include [ON] contact permanent (poz.1-5) sau [OFF] contact permanent deconectat (poz.1-6)

PROGRAM – un program cu doua linii cu intrarile individuale comanda HOLD-ON.
COMANDA ON-OFF – program introdus ce permite activarea sau dezactivarea receptorului

CICLU FUNCTIONARE - Reglabil, ciclu saptamanal, in care receptorul este comandat in functie de programul ON-OFF:
    * o singura zi din saptamana: Luni, Marti, Miercuri, Joi,Vineri, Sambata sau Duminica (Mo, Tu, We, Th, Fr, Sa sau Su).
    * Zile lucratoare: de Luni pana Vineri
    * Zile sfarsit saptamana: Sambata si Duminica (Sa and Su)
    * Zilnic: Luni, Marti, Miercuri, Joi, Vineri, Sambata si Duminica (Mo Tu We Th Fr Sa and Su).

SCHIMBAREA AUTOMATA A TIMPULUI – Schimbarea orei de la iarna la vara se face in mod automat pe timp de noapte, in ultima duminica din martie, la 2.00 (prin adaugarea de o ora la ora curenta). Trecerea de la ora de vara la ora de iarna se face in mod automat pe timp de noapte, in ultima duminica din octombrie, la 3.00 (prin scaderea de o ora de la ora curenta).

DST – salvare timp zi lumina - DST anulare- va permite sa dezactivati schimbarea automata a orei.

DATA PREVIEW - In modul AUTO, apasand butonul OK afiseaza data stabilita (zz-ll-aa). Dupa 5 secunde ceasul va intra automat in ferestra principala.
RESTART – Restartarea procesorului - necesar in caz de blocarea a functiilor de ceas. Nu sterge setarile data-ora si memoria de configurare.

MEMORY RESET ("hard" reset) – sterge toate setarile : data, timpul si programele ON/OFF introduse.

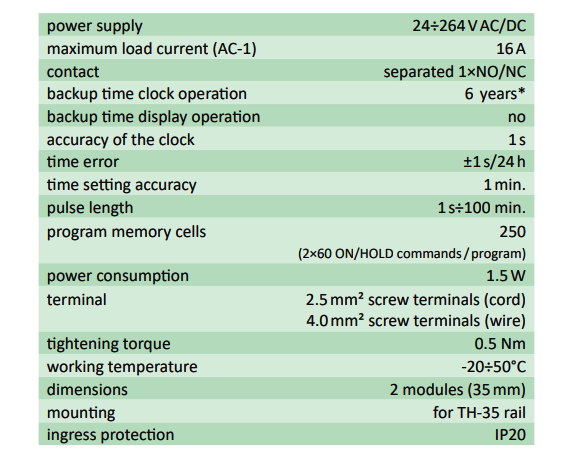

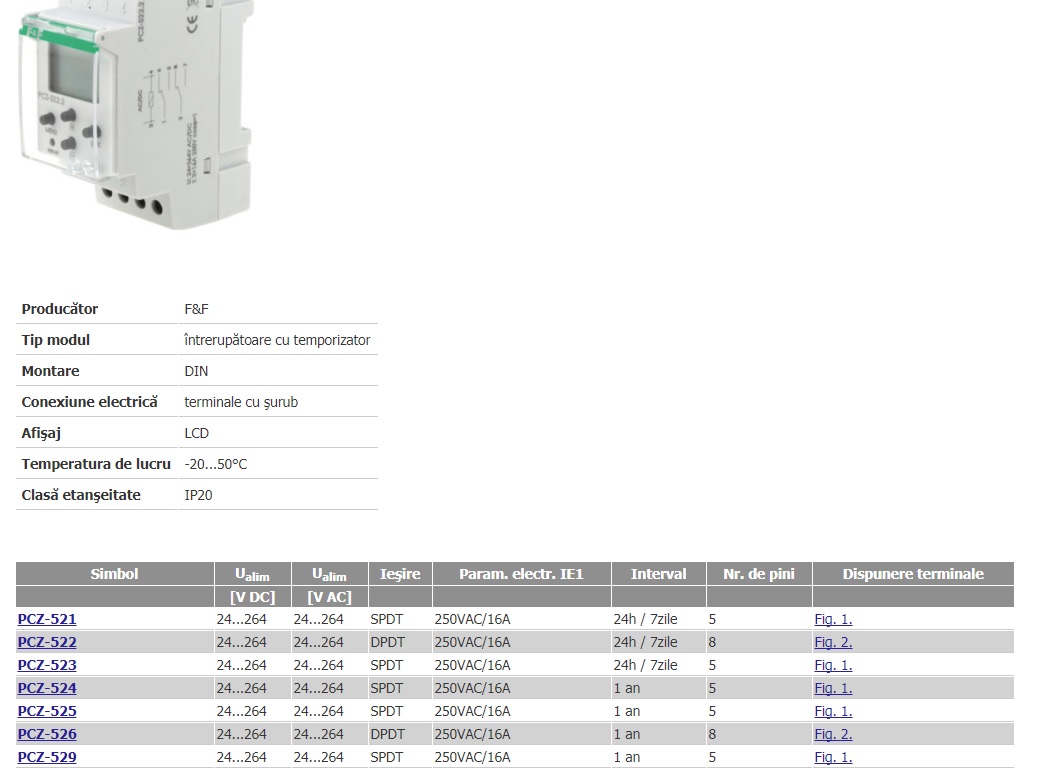

Date tehnice

Tensiune alimentare: 24-264V AC/DC

Curent de sarcina : <16A, AC1

Pentru sarcini mai mari se recomanda utilizarea unui contactor de putere corespunzatoare

Contact : 1 C/O
Timp mentinere baterie: 6 ani (baterie lithiu)
Precizie timp: 1sec
Eroare timp: ±1s/24h

DURATA PULS "ON" = 1 SEC- 100 MIN

Rezolutie de setare a momentului de timp pentru declansare/energizare releu: 1min (valoare de forma: hh:mm)

Rezolutie interval de timp programabil pentru energizare releu de comanda: 1sec (interval ON de forma: mm:ss)
Domeniu pentru timp programabil pentru comanda ON: 1sec - 99min 59sec

Numarul max. de timpi programabili per canal: 60

Nr. canale/fire de executie: 2

Nr. total de timpi programabili: 2x 120 ( adica 2 canale x 60 perechi ON/OFF programate per canal)
Puterea consumata: 1,5W
Temperatura functionare: -20 / 50C
Conexiune: surub terminale 2,5mm²
Dimensiuni: 2 module (35mm)
Fixare: pe rail TH-35

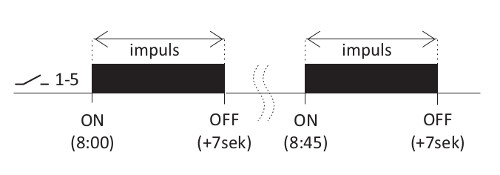

Obs: - la setarea unui interval temporal (e.g. P1/On <->P1/Off)

pentru P1/On ce se afiseaza reprezinta HH:MM DAR

pentru P1/Off ceea ce se afiseaza reprezinta MM:SS;

Acest lucru este normal deoarece P1/Off exprima durata cit releul este mentinut anclasat (min:sec) in timp ce

P1/On exprima momentul (ora:min din zi) cind se declanseaza releu !!

P.S.: - in cazul in care releul nu cupleaza la momentul asteptat de timp verificati corectitudinea programarii parametrilor !!

- daca doriti, putem noi programa aparatul cu valorile de timp specificate (in momentul lansarii comenzii specificati acest aspect la rubrica observatii despre produs);

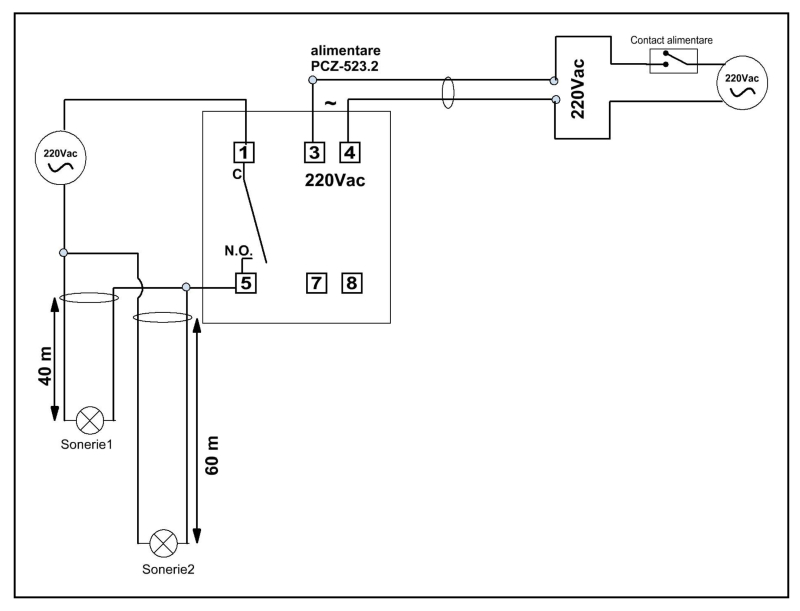

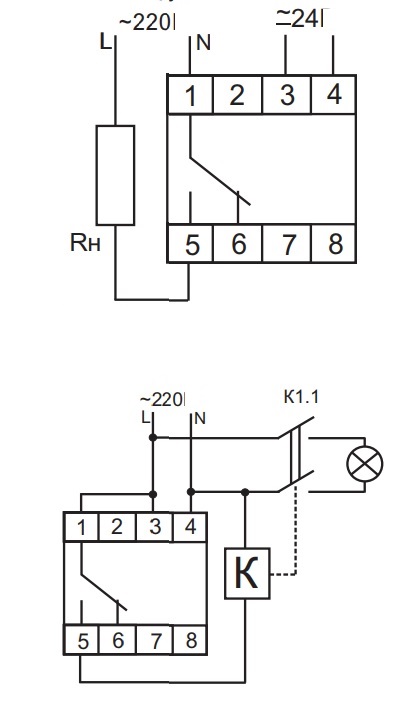

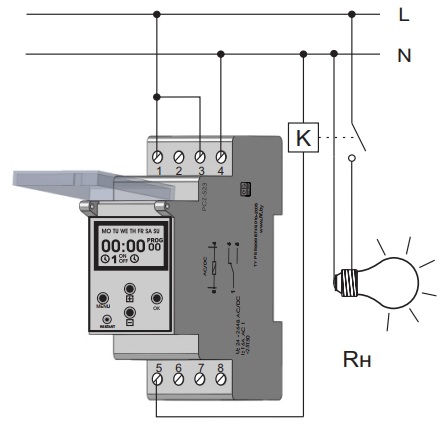

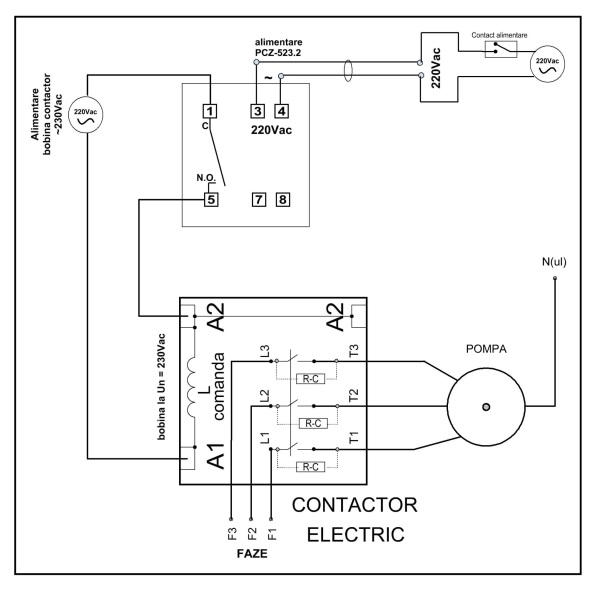

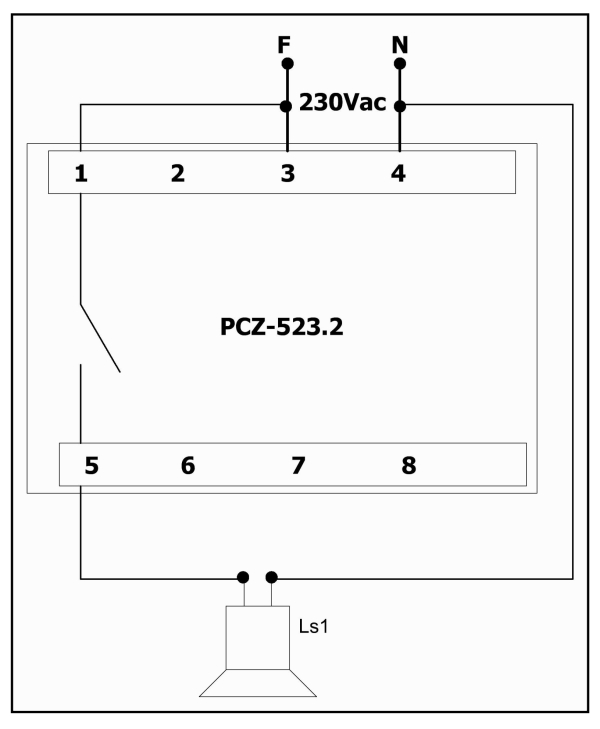

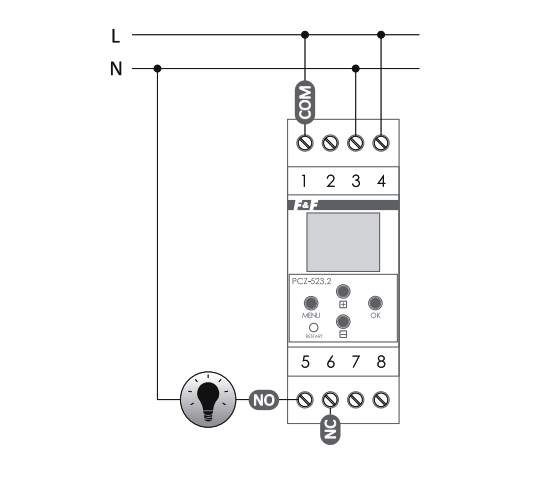

- pentru exemple de conectare vedeti: p1, p2, sau p3, etc.
