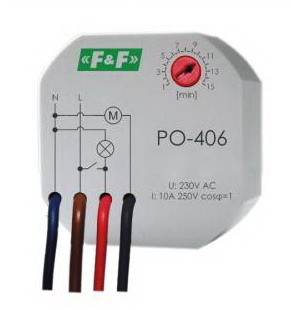

Timer ventilator baie, OFF-Delay, 1-15min, 1xNO, 10A, PO-406-230V

Denumire Produs: PO-406-230V

COD: 46248

Preț orientativ: 111,54 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

În sistemele de ventilație, băi etc., timerul pornește iluminarea și ventilatorul, după oprirea iluminării ventilatorul functioneaza inca o perioada de timp conform reglajului setat

Dacă porniți și apoi opriți iluminarea în timpul numărării timpului, atunci pornește din nou.

Montare sub tencuiala in cutie derivatie, Ø60mm

Functionare

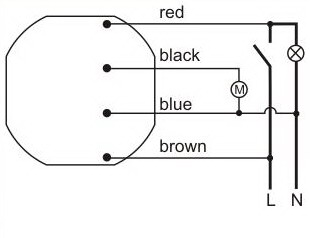

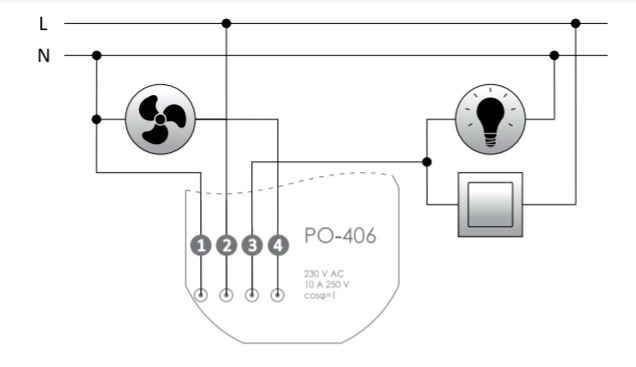

Inchiderea contactului comutatorului (S), determina aprinderea becului din baie si in acelasi timp conectarea la tensiunea de retea a ventilatorului (M), prin contactul N.O. al releului aparatului. Dupa deconectarea tensiunii de retea, prin deschiderea contactului comutatorului (S), becul se stinge dar functionarea ventilatorului se mai pastreaza inca pentru timpul presetat t (presetat cu ajutorul unui potentiometru).
Dupa ce timpul t a fost cronometrat, receptorul temporizat (motorul ventilatorului, M) este oprit automat.

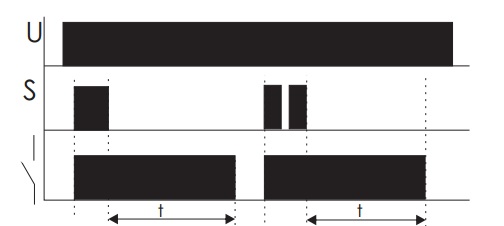

Daca contactul de comanda S este reinchis inainte de expirarea timpului presetat t, releul va repeta secventa sa de functionare/temporizare "de la inceput" (adica receptorul M este conectat din nou la tensiunea de retea prin contactul S si ca urmare se va astepta din nou deschiderea lui S pentru inceperea efectiva a temporizarii timpului t). Vedeti pozele de mai jos.

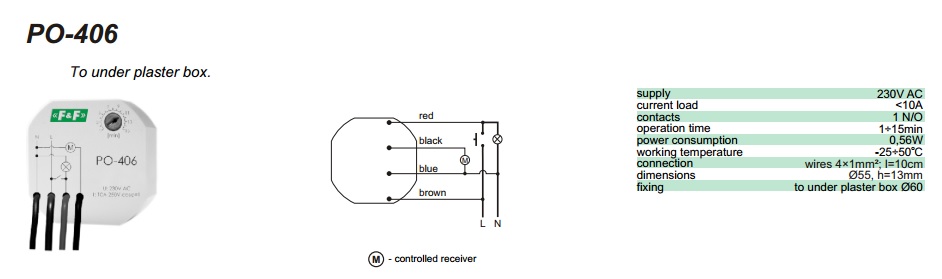

Date tehnice

Tensiune alimentare: 230V AC
Curent de sarcina maxim: <10A, AC1
Contact: 1 N.O.
Curent impuls control: <300mA
Timp setabil: 1 - 15min
Putere consumata: 0,56W
Temperatura functionare: -25 ... 50C
Conexiune: 4 x DY 1mm² , l=10cm
Dimensiuni: Ø55, h=13mm
Fixare: sub tencuiala, in cutie Ø60

ATENTIE: Imaginile produselor au numai titlu indicativ si pot diferi de imaginea reala a produselor. Acest lucru nu schimba caracteristicile lor de baza.
