Timer digital, astronomic, 2xCO, 16A, AC1, PCZ-526.3

Mareste

Timer digital, astronomic, 2xCO, 16A, AC1, PCZ-526.3

Denumire Produs: PCZ-526.3, F&F

COD: 79730

Preț orientativ: 430,12 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

Scop

Timerul astronomic este folosit pentru a porni/opri iluminatul in concordanta cu apusul/rasaritul soarelui.

Momentele de timp aferente apusului respectiv rasaritului pot fi determinate astronomic de unde si denumirea.

Functionare

Timerul functioneaza luind in considerare informatiile aferente: datei si pozitiei geografice curente

(timpul local si coordonatele de amplasare); pe baza acestor informatii se realizeaza o coordonare

intre timpul local curent si timpul meridianului Greenwich astfel incit sa poate fi determinat automat

timpul cind soarele rasare respectiv timpul cind soarele apune.

Pentru punctele de rasarit/apus utilizatorul poate configura anumite ajustari temporale astfel incit

este posibil “a accelera sau intirzia” rasaritul/apusul astfel incit aceste momente sa corespunda cit

mai bine cu intervalele temporale astronomice locale.

In mod normal timer-ul porneste lumina la lasarea serii/apusului si o opreste la rasaritul soarelului;

pentru situatii cind este justificata sau de dorit economia energertica timer-ul permite

oprirea/decuplarea temporara a sarcinii pe durata noptii asa cum se observa din poza urmatoare:

Utilizatorul poate opta pentru unul din urmatoarele moduri de specificare a apusului/rasaritului:
1. Apus/rasarit astronomic;

2. Apus/rasarit determinat de conventiile civile;

3. Corectia - individuala (unghiulara sau cu valorit temporale) a momentelor de comutare on/off.

4. Setare timpi imuabili pentru comutarea on/off aferenta apusului/rasarituluiTime

Functiile timer-ului:

AUTO MODE - mod automat conform cu timpii on/off calculati de controllerului aparatului;

MANUAL MODE - mod operare manual (permanent On sau permanent Off);

PROGRAMMABLE POINT [ON] - timpul de on este bazat pe punctul astronomic calculat de controller

dar care este corectat cu o functie de transfer/de corectie specificata de utilizator;
PROGRAMMABLE POINT [OFF] - timpul de off este bazat pe punctul astronomic calculat de controller

dar care este corectat cu o functie de transfer/de corectie specificata de utilizator;
SETUP - setare locatie si puncte de on/off programate;

LOCATION - introducere coordonate locatie sau selectie locatie geografica conform

unor coduri geografice prestabilite;

COORDINATES CODE - coduri de coordonate asignate unor orase specificate

pentru a facilita introducerea setarilor de utilizator;

GMT SHIFT - corelarea timpului local cu timpul aferent meridianului UT Greenwich (00);

prin aceasta corelatie si punctele de apus rasarit sunt corelate/corectate/translatate in mod automat.

TIME CORRECTION - accelerarea sau intirzierea considerarii intervalului de timp aferent apusului/rasaritului;

setarea de corectie in domeniul a max 99min; timpii pot fi specificati separat pentru rasarit si pentru apus.

NIGHT INTERVAL - permite utilizatorului definirea unui interval de timp cind lumina este oprita

pe durata noptii pentru a realiza economie de energie electrica;

AUTOMATIC TIME CHANGE - schimbarea timpului iarna - vara este realizata in mod automat;

DST - Daylight Saving Time - nume general pentru modul de realizare a corelarii (automate sau nu) a timerului

cu timpul de vara; in acest fel decalajul de 1 ora aferent orei iarna-vara este fructificat

pentru a prelungi ziua de lucru, adica se considera ca soarele rasare mai devreme

si apune mai tirziu, conform programului de vara, etc.

DATE VIEW - in modul automat apasati “+” pentru a vizualiza (dd-mm-yy);

dupa 5 sec. ceasul va comuta astfel incit sa fie vizibil meniul principal;

PROGRAMMABLE ON/OFF POINTS PREVIEW

- in modul Auto la apasarea butonului OK sa va afisa urmatoarea setare in urmatoarea ordine:

- On programat, inceputul intervalului de nocturna, sfirsitul intervalului nocturn, timpul programat de Off;

dupa 5 sec. ceasul comuta automat pe meniul principal;

RESET - resetarea procesorului prin apasarea butonului specific;

nu sterge date sau timpii introdusi salvati in memoria de configurare;

MEMORY RESET ("hard" reset) - sterge toate datele anterior introduse precum si intervalele temporale/orare;

se realizeaza prin apasarea butonului MENU si “-” simultan timp de 3 sec;

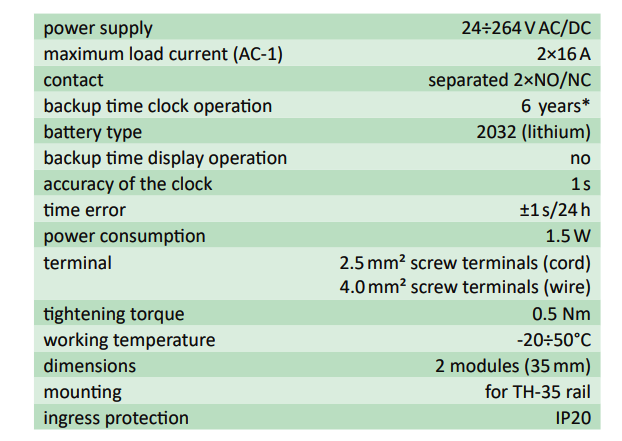

Technical data

Alimentare	24÷264V AC/DC
Curent max. pt. sarcina	<16A
Tip contact	2x1C/O
baterie interna	6 years (lithium battery)
Resolutie de afisare	1sec
Deviere timp	±1s/24h
Resolutie setare timp	1min
Interval de setare a timpului	00:00÷24:00
Timp de corectie pt. On si Off	±0÷99min
Putere electrica consumata	1,5W
Temperatura de lucru	-20÷50°C
Conectare	terminale surub 2,5mm²
Dimensiuni	2 modules (35mm)
Fixare	on rail TH-35
