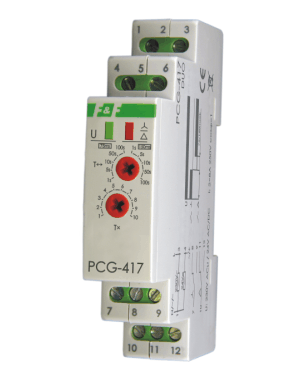

Timer STAR-DELTA, 2x8A, 1-1000sec, 230VAC/24VAC/DC, PCG-417-DUO

Denumire Produs: PCG-417

COD: 62405

Preț orientativ: 167,32 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

Timerul PCG-417 controleaza sistemul de conectare a contactelor "star"-"delta"

Functionare

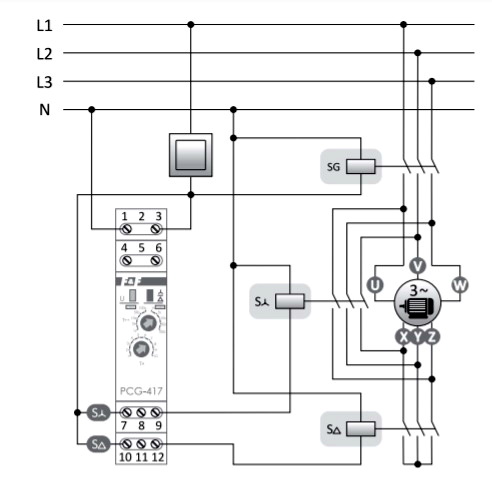

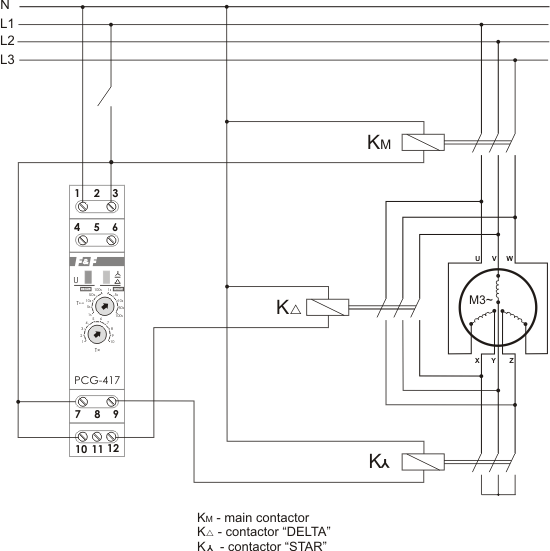

Releul PCG-417 este echipat cu un sistem special de două relee electromagnetice care elimină riscul de a activa doi conectori simultan, cu fiecare releu care controlează un conector dat.

Odată ce sistemul este comutat de la "Star" la "Delta", un releu deconecteaza conectorul "Star" (un interval forțat are loc). Celălalt activează apoi conectorul "Delta".

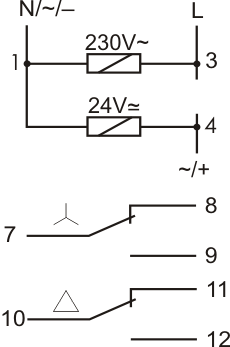

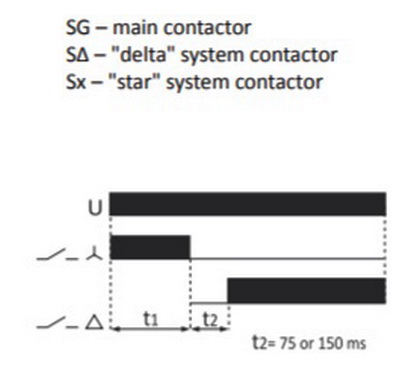

După ce sursa de alimentare este pornită, contactul 7-9 este închis și rămâne în această poziție pentru presetată de pornire de timp t1. După expirarea t1, contactul 7-9 se deschide și ambele contacte rămân deschise pentru timpul t2. Dupa trecerea t2, contactul 10-12 este închis și rămâne în această poziție până când tensiunea de alimentare este deconectată.

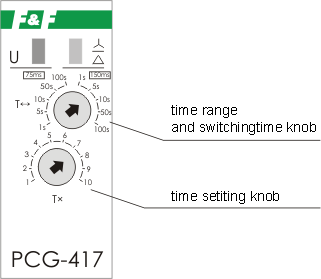

Setarea timpului de start si timpului de asteptare a comutarii

Butonul de alegere pentru timp T↔ seteaza intervalul de timp selectat (pentru opțiunea t2 = 75msec se comuta pe scala din stânga și pentru opțiunea t2 = 100msec se comuta pe scala din dreapta). Pentru a seta valoarea timpului t1 se seteaza T↔ si butonul T × pe o scară de la 1 la 10. Un produs al acestor valori este egală cu ora de începere t1 (ex t1 = 1s × 7 = 7sec).

Date tehnice

Alimentare: 230V AC / 24V AC/DC

Curent sarcina: 2×(<8A)

Contacte: 2×1C/O

Timp start-up "star": 1÷1000sec

Timp comutare "delta": 75msec / 150msec

Indicator tensiune alimentare: LED verde

Indicator actiune: LED rosu

Putere consumata: 0,8W

Temperatura functionare: 25÷50°C

Conexiuni: suruburi terminalw 2,5mm²

Dimensiuni: 1 modul (18mm)

Fixare: sina TH-35
