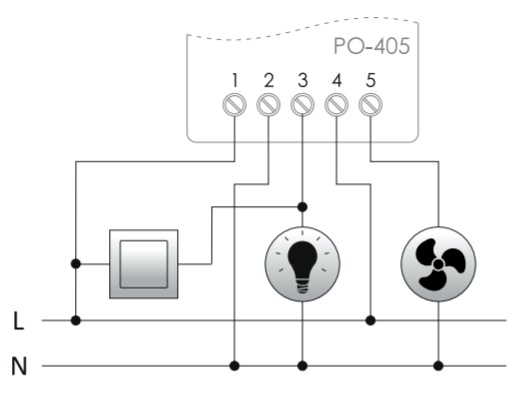

În sistemele de ventilație, băi etc., timerul pornește iluminarea și ventilatorul, după oprirea iluminării ventilatorul functioneaza inca o perioada de timp conform reglajului setat

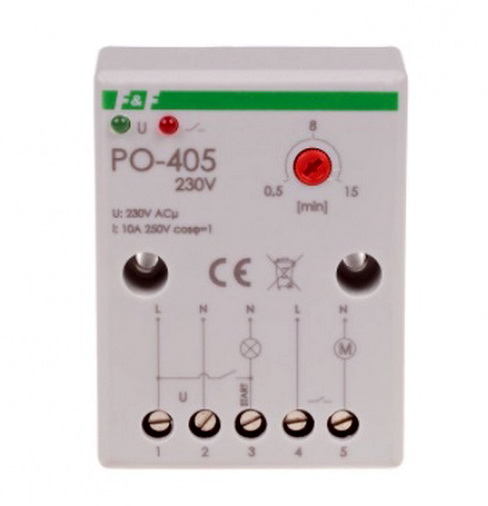

PO-405 cu conectare prin cablu

Scop

Releele de timp cu impuls intirziat sunt proiectate pentru a comanda  alimentarea cu energie electrica a receptorului controlat pentru o anumita perioada de timp dupa deconectarea a tensiunii de control, de exemplu in sisteme de ventilatie baie in care intretinerea functionarii ventilatorului (activat odata cu iluminarea) este necesara pentru o anumita perioada de timp dupa oprirea de iluminatului.
Functionare

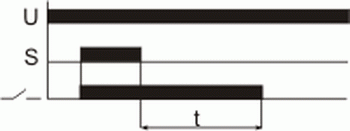

Aplicarea tensiunii S de control la releu declanseaza activarea si automat conectarea tensiunii R la receptorul controlat. Dupa deconectarea tensiunii de control, functionarea a dispozitivului receptor controlat se pastreaza pentru timpul t (presetat cu potentiometru). Dupa ce timpul t a fost cronometrat, receptorul controlat este oprit automat. Daca controlul tensiunii S este reconectata inainte de expirarea timpului presetat, releul va repeta secventa sa de functionare.

Date tehnice

Tensiune alimentare:        PO-405 230V 230V AC

Curent de sarcina maxim <10A, AC1
Contact: 1N/O
Curent impuls de control <300mA
Timp setabil: 1 - 15min
Indicator tensiune alimentare: LED verde
Indicator mod functionare: LED rosu
Putere consumata: 0,56W
Temperatura functionare: -25 / 50C

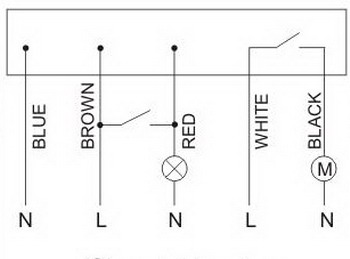

Conexiune: 5 x 0,5mm²,  l=0,5m
Dimensiuni: 70x50x25mm
Fixare: doua suruburi la baza
