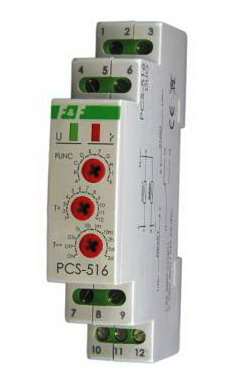

PCS-516 10 functii cu intrari de control START si RESET

Scop
Releele de timp sunt proiectate pentru controlul timpului in sistemele automate din domeniu industrial si de uz casnic (de exemplu ventilatie, incalzire, iluminat, semnalizare, etc).
Functionare

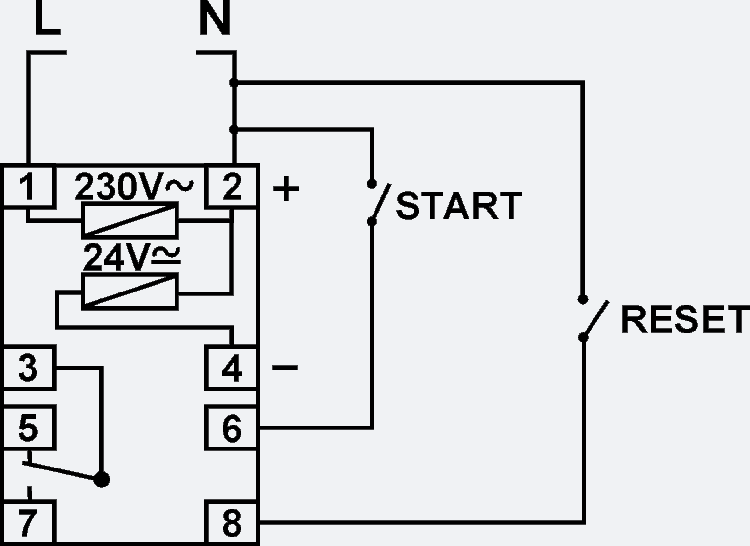

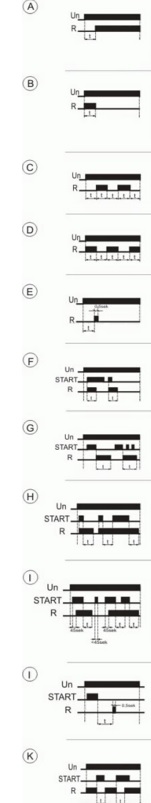

Releul executa o functie selectata in conformitate cu regimul de timp stabilit. Alegerea unui anumit interval de timp si functionarea releului sunt stabilite prin alegerea unei combinatii corespunzatoare a comutatoarelor rotative codificate.


Atentie!

Setarea din butonul rotativ al controlerului:
* pozitia ON - cu tensiunea de alimentare aplicata va determina inchiderea permanenta a contactului in pozitia 3-7 (UNI) si 11-12 (DUO).
* pozitia OFF - cu tensiunea de alimentare aplicata va determina inchiderea permanenta a contactului in pozitia 3-5 (UNI) si 11-10 (DUO).
* Cu tensiunea de alimentare aplicata nu se iau in considerare modificarile efectuate la domeniul de timp si mod functionare.
* Intervalul de timp nou setat si modul de functionare sunt validate numai dupa realimentarea cu energie electrica sau dupa aplicarea semnalului RESET.

* Cu tensiunea de alimentare aplicata, este posibila reglarea timpului presetat doar in  domeniul de timp selectat.

* In cazul in care functia este schimbata in F, G, H, I, sau K, cu sursa de alimentare conectata  si este aplicat un semnal START , sistemul va efectua functia anterioara si apoi reseteaza (trece la executia functiei nou selectata) . De exemplu in continuare daca se aplica un semnal START va rezulta executarea noii functii.

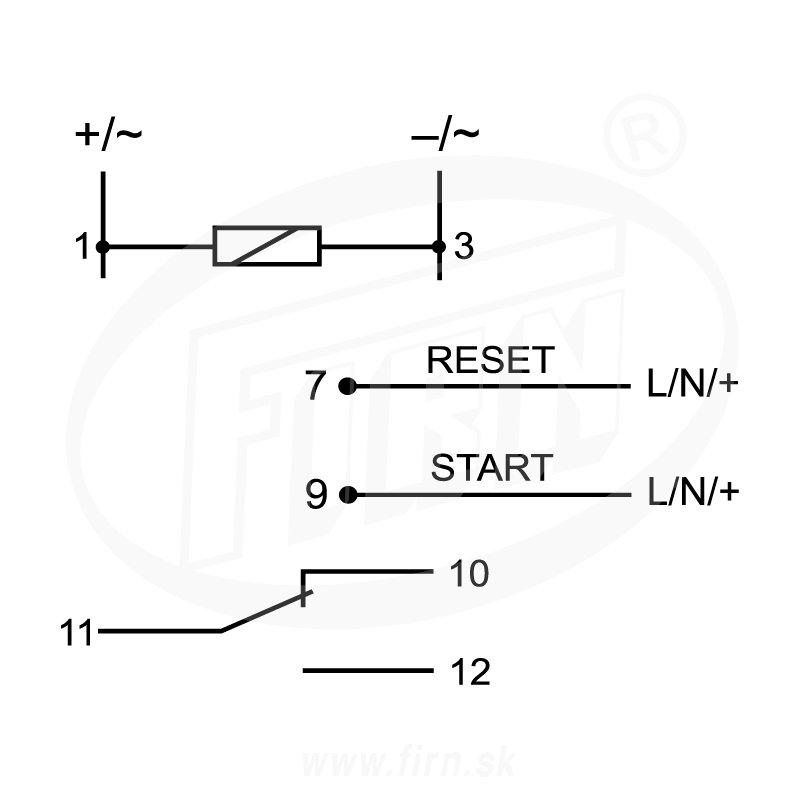

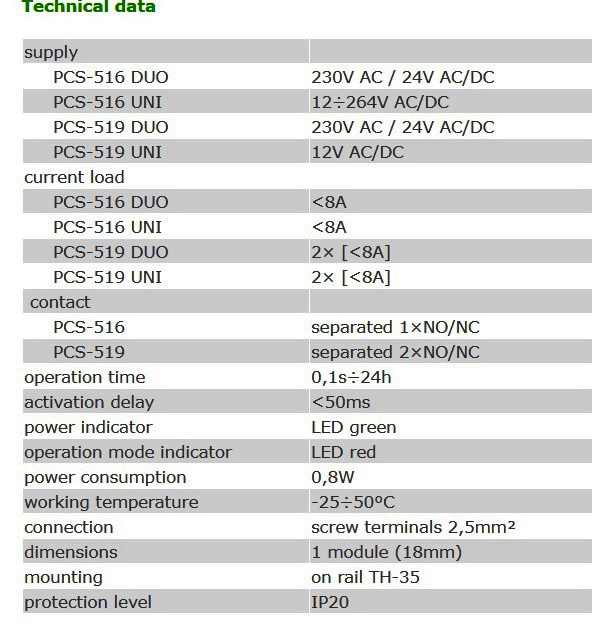

Date tehnice

Tensiune alimentare:         PCS-516-UNI, 12-264VAC

Variante  :

                                       PCS-516 DUO 230V AC / 24V AC/DC

Curent de sarcina maxim    PCS-516 UNI <8A
Contact separat: 1C/O
Timp functionare setabil 0,1sec - 24h
Intirziere activare <50msec

Indicator tensiune alimentare: LED verde

Indicator mod functionare: LED rosu
Putere consumata: 0,8W
Temperatura functionare: -25-50C
Conexiune: surub terminal 2,5mm²
Dimensiuni: 1 modul (18mm)
Fixare: rail TH-35
