Timer ciclic, 4 functii, 0.1sec-24 ore, 230VAC/24DC, 1xNO, NC, 8A, AC1, PCU-518-DUO

Mareste

Timer ciclic, 4 functii, 0.1sec-24 ore, 230VAC/24DC, 1xNO, NC, 8A, AC1, PCU-518-DUO

Denumire Produs: PCU-518-DUO

COD: 68669

Preț orientativ: 189,32 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

PCU-518-DUO Timer; Interval:0,1s÷24zile; Ieş: SPDT; 230VAC; Montare: DIN; 24VDC

Producator: F&F

Simbol original: PCU-518-DUO

Tip modul timer

Interval citire 0,1s...24zile

Tipul ieşirii SPDT

Tensiune alimentare 230V AC, 24V DC

Număr moduri de funcţionare 4

Mod funcţionare contor :

întârziere deconectare, întârziere conectare, funcţionare ciclică

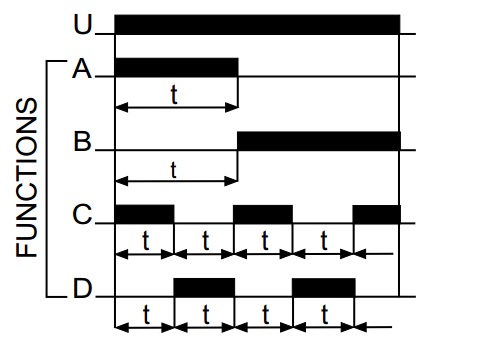

Mod de lucru:

A-DEACTIVARE ÎNTARZIATA

Până la activarea releului, contactul rămâne în poziția 10-11. După ce tensiunea de alimentare este furnizată (LED-ul verde U luminează), contactul este mutat în poziția 10-12 și începe numărătoarea inversă a valorii presetate „t” (LED-ul roșu luminează). După ce timpul prestabilit „t” a fost numărat invers, contactul revine la poziția 10-11. Secvența de lucru a releului poate fi repetată după oprirea și pornirea sursei de alimentare.

B-ACTIVARE ÎNTÂRZIATĂ

După ce tensiunea de alimentare este furnizată (LED-ul verde U luminează), contactul rămâne în poziția 10-11 și începe sincronizarea valorii presetate t. După ce timpul prestabilit t a fost numărat invers, contactul este mutat în poziția 10-12 (LED-ul roșu luminează). Secvența de lucru a releului poate fi repetată după oprirea și pornirea sursei de alimentare.

D-ACTIVARE ÎNTRÂRÂZATĂ - CICLICĂ

Modul Activare întârziată este declanșat în cicluri de lucru egale conform valorilor de timp prestabilite.

C-DEZACTIVARE ÎNTRÂRÂZATĂ - CICLICĂ

Modul Dezactivare întârziată este declanșat în cicluri de lucru egale conform valorilor de timp prestabilite.

Montare DIN

Parametri electrici ieşire 1X NO, NC, 8A, AC1

Terminale cleme cu şurub

Temperatura de lucru -25...50°C

Caracteristici:

semnalizare stare de funcţionare - diode LED

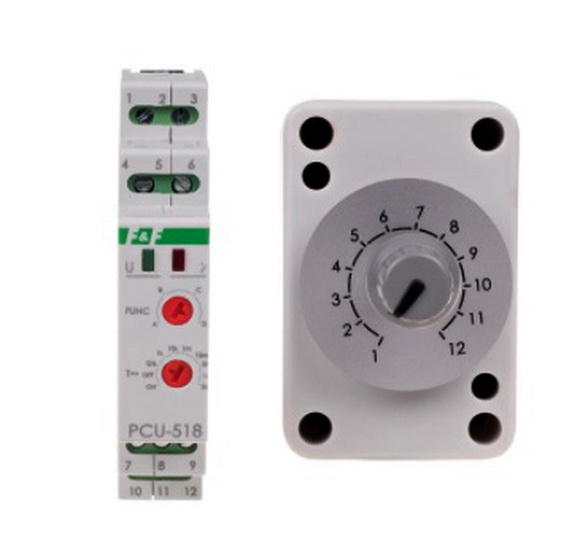

potenţiometru exterior pe cablu de 70 cm

ATENTIE: Imaginile produselor au numai titlu indicativ si pot diferi de imaginea reala a produselor. Acest lucru nu schimba caracteristicile lor de baza.
