Termostate, higrometre, traductoare, Pixsys

Termostat, regulator, temperatura, timer timp, 0-8640min, 92x89mm, 2x relee, 250VAC/2A, 250VAC/8A, AR613P/P, APAR

Mareste

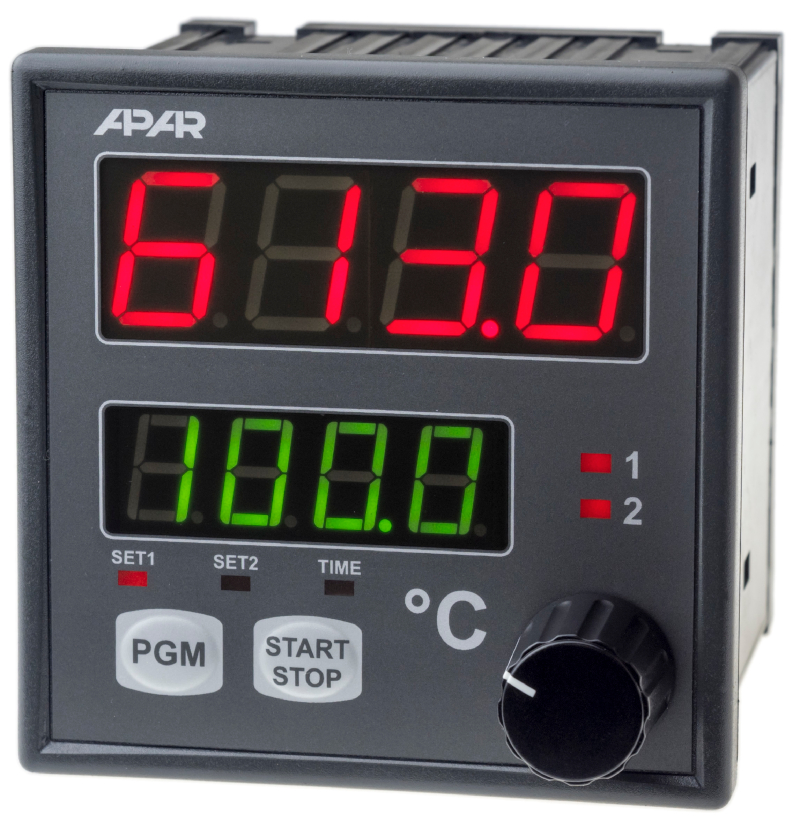

Termostat, regulator, temperatura, timer timp, 0-8640min, 92x89mm, 2x relee, 250VAC/2A, 250VAC/8A, AR613P/P, APAR

Denumire Produs: AR613, APAR

COD: 85088F

Preț orientativ: 1.275,39 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

Producător : APAR

Tip modul : regulator

Tip senzor temperatură : compensator pt. termocuplu, Pt100, termocuplu J, termocuplu K, termocuplu S

Valoare controlată : temperatură

Subtip ieşire 1 : relee

Subtip ieşire 2 : relee

Subtip intrare 1 : RTD, termocuplu

Reglare pt. ieşirea 1 : AUTOTUNING, ON-OFF cu histereză, PID

Reglare pt. ieşirea 2 : ON-OFF cu histereză

Montare : pt. panou

Parametri electrici ieşire 1 : 250V AC/2A, 250V AC/8A

Interval valoare verificată : -999...9990

Temperatura de lucru : 0...50°C

Subtip afişaj utilizat : 2x LCD 4 cifre

Mod programare : tastatură cu folie

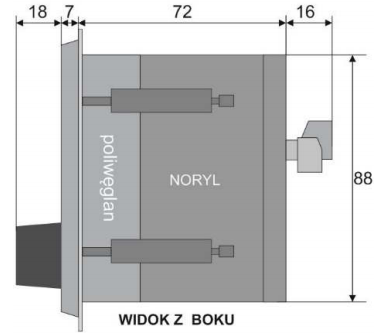

Dimensiuni exterioare : 96x96x79mm

Dimensiuni orificiu montare : 92x89mm

Clasă etanşeitate : IP20 pe partea conectorilor, IP50 (frontal)

Parametri electrici ieşire 2 : 250V AC/2A, 250V AC/8A

Înălţime afişaj 1 : 20mm

Înălţime afişaj 2 : 14mm

Tensiune alimentare : 15...250V AC, 20...350V DC

Funcţii suplimentare:

semnalizare stare funcţionare cu diode LED
TIMER :

TIMER :

Ieșiri de supraveghere : P1/SSR1, P2/SSR2

Semnale de operare timer : 'TIME' LED, P2/SSR2

Interval : 0...8640 minute (144ore)

Intrare binară START/STOP : contact N.O. sau tensiune

Folosind funcția de timer este posibil ca procesul să fie controlat în funcție de timp. Acesta controlează regulatorul prin 3 parametrii de configurare:

ctyp - acest parametru definește tipul de control și comportamentul ieșirilor. Acesta poate fi schimbat între:

= cont - ieșirile de control ignoră setările de timer ( mod de control continuu )

= time - ieșirile de control sunt controlate de timer ( mod de control limitat de timp ). În acest mod începutul timerului și începerea reglării este definit de trig și de butonul START/STOP ( sau intrarea binară ), iar durata este setată în parametrul tiMe, care după numărătoarea inversă, ieșirea de control se oprește.

= dELA - la pornire va începe numărătoarea inversă, unde ieșirile de control sunt dezactivate și la final se activează modul de control continuu ( mod de control continuu cu activare întârziată )

trig - acest parametru determină momentul în care începe măsurarea și reglarea. Acesta poate lua valorile:

= MAnu - începutul și sfârșitul măsurării și reglării sunt întotdeauna activate manual folosind butonul START/STOP sau de un semnal de intrare binar. După terminarea numărătorii, reglarea este oprită.

= SuPL - începutul măsurării și a reglării este declanșată la pornire

= SEt1 sau SEt2 - începutul timerului este setată de atingerea valoarii SEt1 sau SEt2. După pornirea alimentării, reglarea este activată, iar dioda TIME clipește rapid ( 4 ori / sec. ) aștepând condiția să înceapă timerul.

tiME - valoarea de timp, afișată pe afișajul de jos. Numărătoarea inversă este semnalată prin dioda TIME care luminează cu o frecvență de 1 dată / sec. Timerul poate fi semnalizat suplimentar cu ajutorul ieșirii de control P2/SSR2, comportamentul ieșirii este determinată de următoarele valori ale parametrului out2 :

= rEon - ieșirea P2/SSR2 este oprită în timpul numărătorii inverse și pornită când nu este.

= rEof - ieșirea P2/SSR2 este pornită în timpul numărătorii inverse și oprită când nu este.

= rEPu - ieșirea P2/SSR2 este pornită timp de 3 secunde după terminarea numărătorii inverse.

Observații:

- START/STOP și intrarea binară au prioritate, având posibilitatea de a porni sau opri funcția de timer în orice moment.

- nu folosiți autotuning sau programare ( ramping ) simultan cu funcțiile de timp având control la operațiile de ieșire ( ex. pt ctyp = time sau ctyp = deLa ).

- intrarea binară este activată de tensiune scăzută ( U<0.8V ) sau scurtcircuitarea contactelor.

- Funcțiile de timp ON-OFF sau PID pot fi utilizate, dar numai cu parametrii preselectați.
