Releu timp, 0,1s÷24h; SPDT;, 5A, 24-240VAC, 82.41.0.240.0000, FINDER

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

Timer; Iesire :SPDT; Interval:0,01s/24h; 24-48V DC; 24V AC240V AC RoHS
Producator: FINDER

Simbol original: 82.41.0.240.0000

Caracteristici

* SPDT
* Sase domenii de timp reglabile: 0,05...1s, 0,5...10s, 0,05...1min, 0,5...10min, 0,05...1h, 0,5...10h
* Doua domenii de tensiune: 24...48V DC si 24...240V AC
* Recunoasterea automata a tensiunii
* Domeniu/ timp functionare reglabil cu surubelnita
* Conform RoHS

Specificatii tehnice



Domeniu tensiune
AC:	24...240V AC
DC:	24...48V DC
Domeniu functionare
AC:	0,85...1,1U_N
DC:	0,85...1,2U_N
Rigiditatea dielectrica pe contact deschis:	1000V AC
Grad protectie:	IP20
Domeniu temperatura:	-20...+50C
Repetabilitate:	+/-1%
Timp restabilire:	100ms
Durata minima a impulsului pe B1:	250ms
Precizia de la capatul scalei:	+/-5%
Durata de viata - electric AC1:	100x10³ Operatii

Contact



Configurare:	SPDT
Material:	AgCdO
Curent max.:	5A
Curent maxim la startare:	20A
Tensiune:	250V AC
Tensiune maxima comutare:	400V AC
Capacitate maxima comutare
AC1:	1000VA
AC15:	250VA
Incarcare minima la comutare (10V/5mA):	300mW

Functiile timerului



FZR8201:	On Delay
Signal Off Delay
On Pulse
Recycler On Start
FZR8211:	On Delay
FZR8221:	On Pulse
FZR8231:	Recycler On Start
FZR8241:	Signal Off Delay

Etichetat

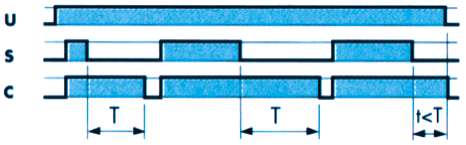

Mode D
OFF delay/START - Dupa alimentarea cu tensiune releul de iesire nu este activat pana cand nu este aplicat un impuls pe intrarea START (B1). Apoi, releul de iesire este activat pentru T timp presetat, dupa acest timp este dezactivat releul si se asteapta urmatorul impuls la intrarea START.
