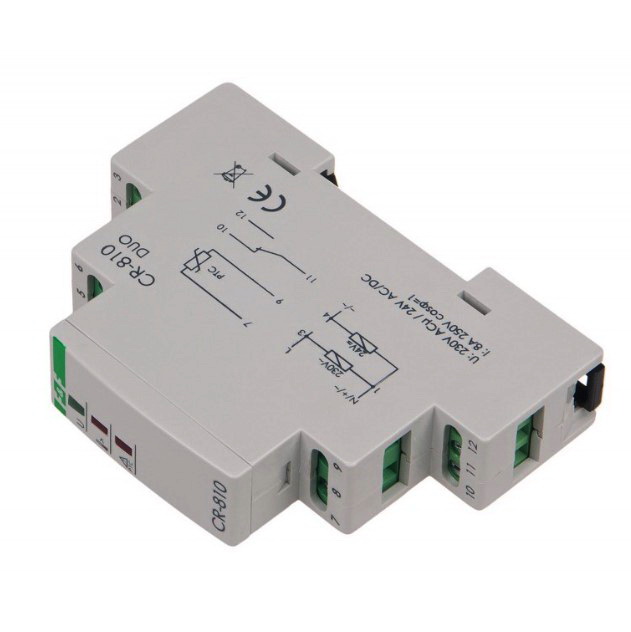

Releu protectie motoare, trifazat, releu 8A, AC1, semnalizare led, protectie termistor triplu, CR810, F&F

Mareste

Releu protectie motoare, trifazat, releu 8A, AC1, semnalizare led, protectie termistor triplu, CR810, F&F

Denumire Produs: CR810

COD: 50402

Preț orientativ: 264,17 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

CR-810

Proiectat pentru echiparea cu senzorii de temperatură echipați cu termistor PTC.

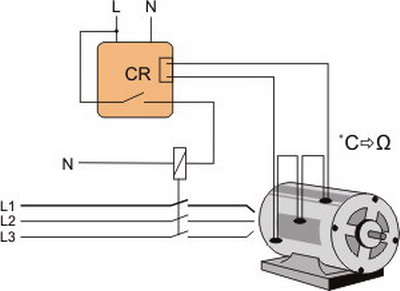

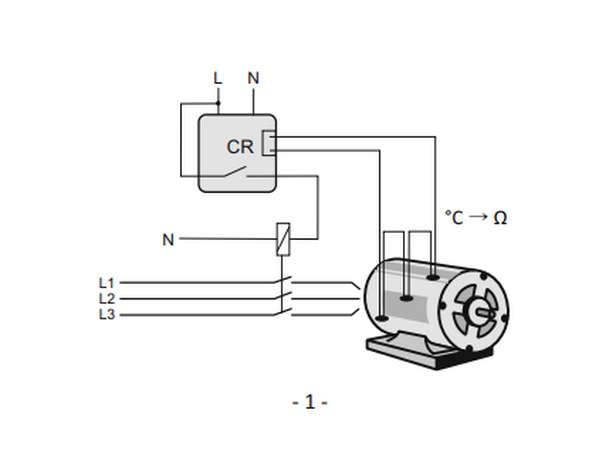

Releul de rezistență protejează echipamentul electric împotriva oricăror creșteri nedorite de temperatură prin intermediul rezistențelor PTC în conexiune serială (1-6 bucăți).

Functioneaza echipat cu senzori de temperatura PTC. ( NU SINT INCLUSI )

Scop

Rezistenta releului protejeaza echipamentele electrice impotriva oricarei cresteri de temperatura nedorite prin rezistente PTC legate serial (1-6 bucati).

Functionare

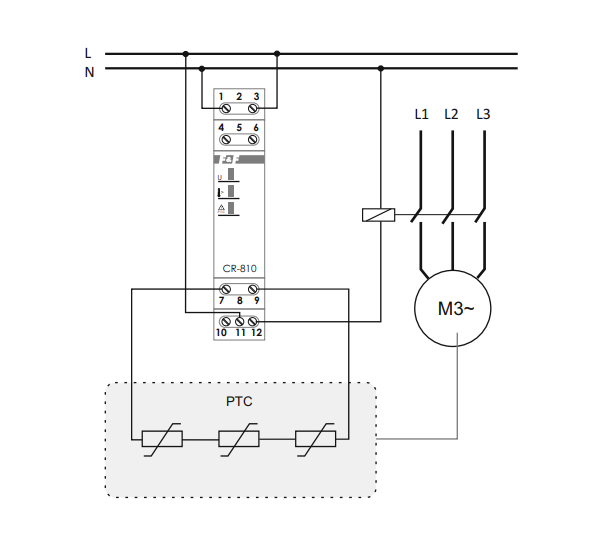

Functionarea corecta (contact 3-7 inchis) este indicata prin LED-ul verde (tensiune corecta, masoara temperatura dispozitivului controlat, functioneaza circuitul la care sunt conectati senzorii PTC).
Cresterea temperaturii la cel putin un senzor peste valoarea nominala duce la o crestere a rezistentei sale peste 3000W. Releul este atunci activat (contact 3-7 deschis).

Sistemul este activat automat in cazul in care rezistenta buclei senzorului PTC scade sub pragul de 1800W (scaderea temperaturii dispozitivului control). Contactul releului se deschide. de asemenea, in cazul in care rezistenta scade sub 15W (de exemplu, in timpul unui scurtcircuit intre cabluri) sau cu tensiunea de alimentare oprita.

Date tehnice

Tensiune alimentare: 230V AC / 24V AC/DC
Curent maxim de sarcina <8A, AC1

Rezistenta deschidere contacte: R>3000Ω, R<70Ω
Rezistenta inchidere contacte: 110Ω

Rezistenta maxima la rece a buclei senzorului R=1500Ω

Indicator tensiune alimentare / conditii corecte: LED verde
Indicator conditii incorecte: 2 x LED
Putere consumata: 0,8W
Conexiune: surub terminale 2,5mm²
Temperatura functionare: -25 / 50C
Dimensiuni: 1 modul (18mm)
Fixare: rail TH-35

Nu include senzori PTC

Relee-electronice-termostate.pdf (939.73 Kb)
