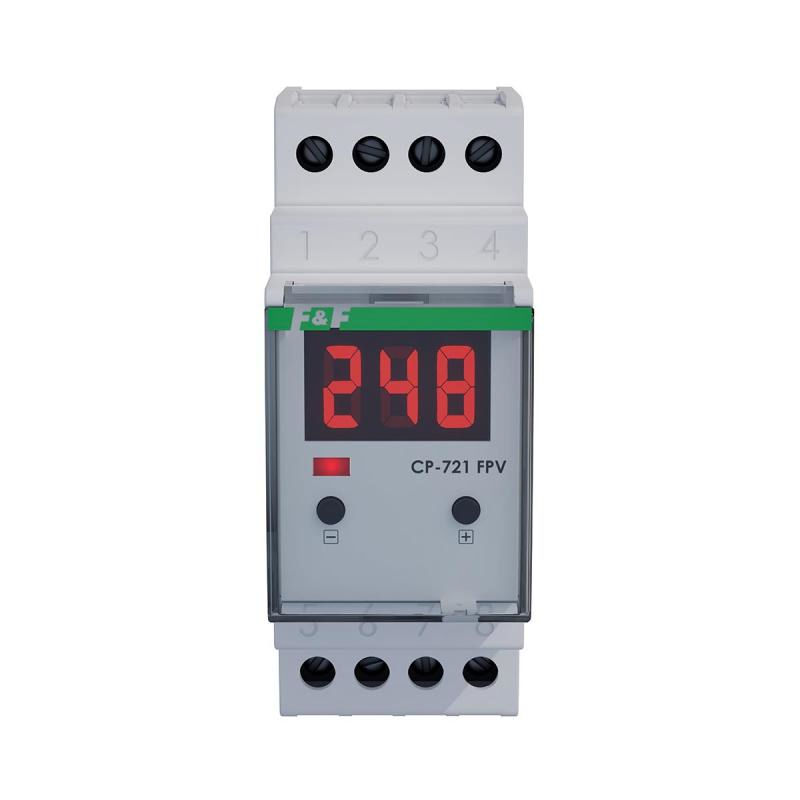

Releu protectie tensiune, sisteme fotovoltaice, voltmetru digital, 150-300VAC, 16A, AC1, CP-721-FPV

Denumire Produs: CP-721-FPV, F&F

COD: 96178

Preț: 288,00 RON

(Prețul include TVA)

In stoc

Adaugati la lista de favorite

Cantitate:

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

Produs destinat sistemelor fotovoltaice.

Scopul

Releul de tensiune monofazat CP-721-FPV este dedicat pentru sistemele fotovoltaice.

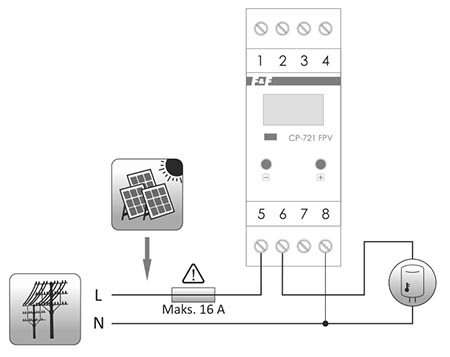

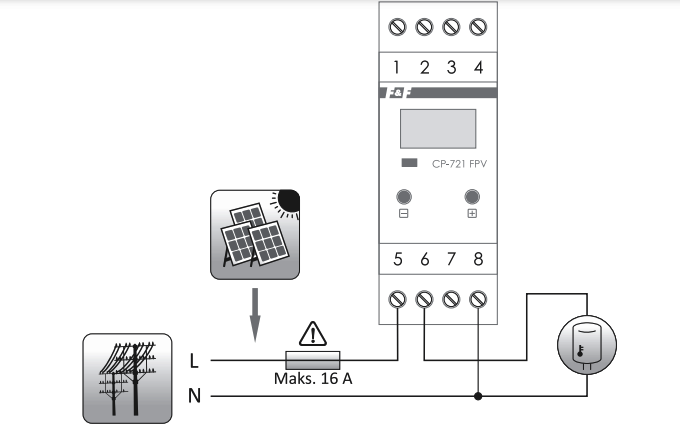

În cazul detectării unei depășire a nivelului de tensiune prestabilit, releul de ieșire va actiona și cu ajutorul lui este posibilă pornirea unui consumator suplimentar (de exemplu, un boiler), crescând astfel consumul de energie în instalația casnică și reduce riscul de oprire a invertorului fotovoltaic din cauza tensiunii de rețea excesiv de ridicată.

Funcții

- Circuit de ieșire care se pornește când tensiunea este depășită și se oprește când tensiunea scade;

- Reglarea precisă a tensiunii de comutare;

- Întârziere programabilă pentru activarea și dezactivarea releului;

- Histerezis de tensiune programabil pentru dezactivarea releului;

- Control direct al sarcinilor de până la 16 A; AC1

- Afișaj LED pentru monitorizarea continuă a tensiunii.

Mod de Funcționare

Releul CP-721-FPV monitorizează continuu tensiunea din sursa de alimentare, valoarea tensiunii măsurate este indicată pe afișajul din partea frontală a dispozitivului. Dacă se detectează tensiunea care depășește nivelul prestabilit „Uon”, începe numărătoarea inversă a timpului de supratensiune. Dacă tensiunea este depășită pentru un timp mai mare decât valoarea presetată „Uon”, releul încorporat va porni.

Activarea releului este semnalizată prin aprinderea LED-ului galben situat sub display.

Condiția pentru oprirea releului este ca tensiunea rețelei să scadă sub valoarea („Uon” – hys), în timp ce această tensiune trebuie să rămână sub nivelul prestabilit pentru timpul stabilit în parametrul „tof”.

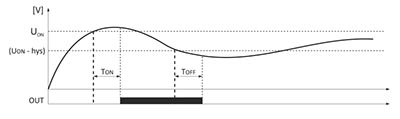

Mai jos puteți vedea în diagramă cum funcționează releul.

Releul este echipat cu protecție termică pentru a împiedica dispozitivul să depășească o temperatură internă.

Condiția pentru revenirea la funcționarea normală este:

– temperatura din interiorul carcasei scade la un nivel de siguranță,

– Au trecut 10 minute de la scăderea temperaturii (această stare este semnalată prin afișarea alternativă a unui mesaj de eroare și timpul rămas până la anularea alarmei).

Date tehnice

Tensiune alimentare : 150÷300VAC

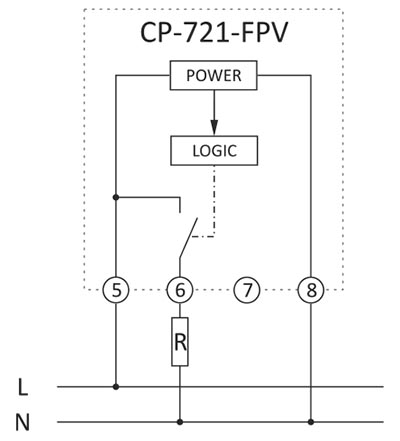

Contacte : 1×No

(COM conectat la terminalul 5)

Curent maxim de sarcină (AC-1) : 16 A

Tensiune de activare contact : 245÷265 V/pas 1 V

Histerezis dezactivare contact : 1÷10 V/pas 0,5 V

Întârziere activare contact : 0÷999 s/pas1 s

Întârziere dezactivare contact : 0÷999 s/pas 1 s

Precizie : ±1 V

Afișaj : 3× segment LED 5×9 mm

Indicator de alimentare : LED galben

Putere consumata : 0,8 W

Terminale : 2,5 mm² terminale cu șurub (cord)

Borne cu șurub de 4,0 mm² (fir)

Cuplu de strângere : 0,5 Nm

Temperatura de lucru : -25÷50°C

Dimensiuni : 2 module (35 mm)

montaj : sina TH-35

Protectie : IP20
