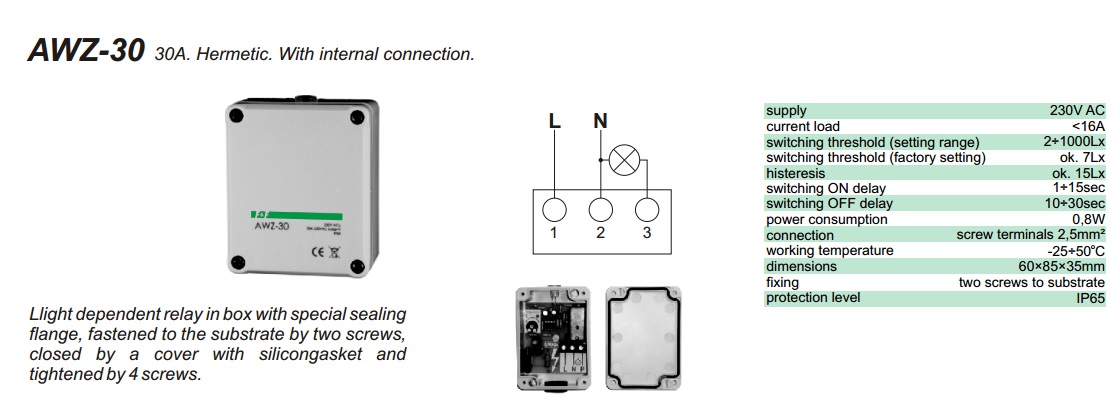

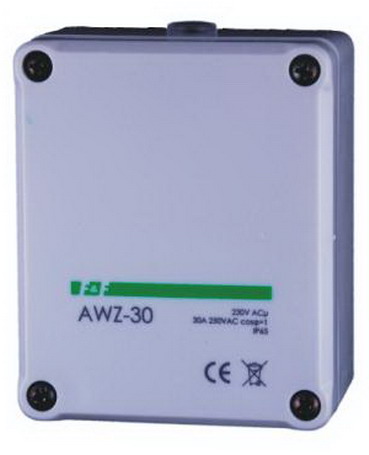

Releu electronic de lumina, cu senzor intern de lumina, 30A, IP65, AWZ-30

AWZ-30 30A. Ermetic. Cu conexiuni interne.

Scop:
Releul dependent de lumina serveste pentru a comuta ON iluminatul pe strazi, piete, vitrine, lampi neon etc, de la asfintit si pentru a comuta-OFF iluminatul mentionat in zori.

Functionare:

Releul va trebui sa fie situat la locul cu acces permanent la lumina zilei, care, datorita schimbarilor de intensitate, va cauza timpul de comutare ON si OFF a iluminatului.Timpul exact de comutare a iluminatului poate fi stabilit prin potentiometru de catre utilizator. Intoarcerea potentiometrului in directia “semiluna” va intarzia comutarea-ON, intoarcerea potentiometrului in directia “soare” va avansa comutarea-ON. Releul este echipat cu un sistem de timp, care produce intarzieri de comutare ON si OFF  a iluminatului, astfel eliminand influenta perturbatiilor accidentale (de la alte corpuri de iluminat) asupra functionarii releului.

Atentie!

In cazul controlului cu masurarea luminozitatii, releul este afectat doar daca este acoperit bine intreg aparatul , cum ar fi o cutie de carton sau o carpa inchisa la culoare, groasa. Acoperirea numai la “ochiul” sonda, cum ar fi degetul nu este suficient, deoarece intensitatea luminii solare este foarte puternica si  trece de un capac de plastic sau corpul uman.

Date tehnice:
Tensiune alimentare: 230V AC
Curent maxim de sarcina< 30A
Prag comutare(setare domeniu):    2/1000Lx
Prag comutare(setare factor):  7Lx
Histerezis : 15Lx
Intirziere comutare ON :   1/15sec
Intirziere comutare OFF:     10/30sec
Putere consumata: 0,8W
Grad protectie: IP 65
Conexiune cablu: surub terminal 4,0mm²
Temperatura functionare: -25C/50C
Dimensiuni: 76x85x36mm
Fixare: 2 suruburi pentru baza
