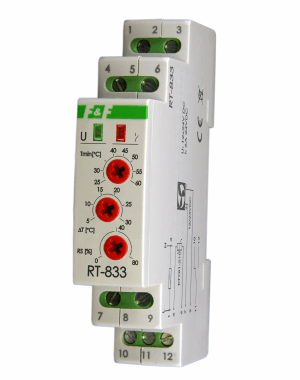

Regulator de temperatura, reglare viteza ventilator, 25-60C, 12-24VDC, 1xNO/NC, 6A, RT-833

Denumire Produs: RT833

COD: 70330

Preț orientativ: 211,34 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

Regulator de temperatură RT-833 cu reglarea vitezei ventilatorului

Scop

Regulatorul este proiectat pentru controlul direct al vitezei ventilatorului DC 12/24 V în panourile de comandă (sau instalații similare) în funcție de temperatură.

Funcţionare

Odată ce temperatura crește peste punctul setat Tmin, ventilatorul porneste, iar viteza de rotație va fi proporțională cu temperatura măsurată şi setările regulatorului:

- pentru temperatura Tmin viteza de rotație va fi egală cu viteza minimă setată.

- pentru temperatura Tmin + Δ viteza de rotatie este 100%.

- pentru temperatura în domeniul Tmin <> Tmin + Δ viteza de rotatie este proportionala în domeniul de la viteza minimă setată şi până la 100%.

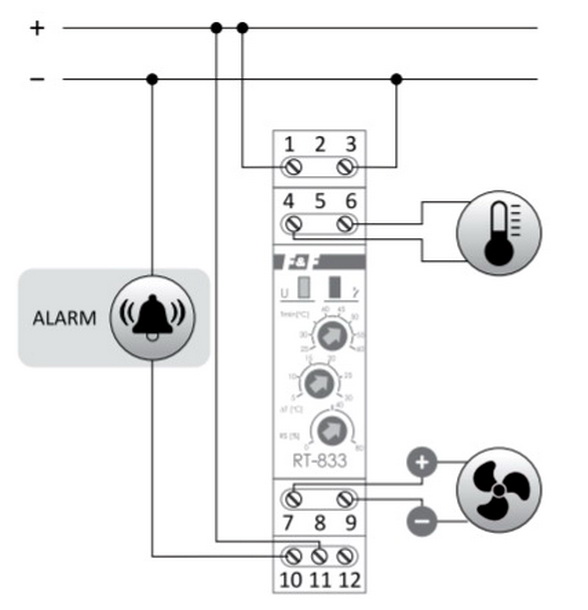

Regulatorul are o ieșire de releu care semnalizează temperatura prea ridicată sau defecţiune (fără alimentare) la releu.

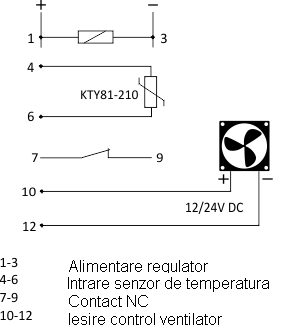

În timpul funcționării normale, contactul 7-9 este închis. Dacă temperatura măsurată este mai mare decât valoarea maximă (Tmin + Δ) pentru o perioadă de trei minute, contactul este comutat. În cazul în care regulatorul este deteriorat sau alimentarea este oprită, contactele 7-9 pot fi folosite pentru semnalizare eroare.

Pentru a evita situaţia în care motorul se opreste la viteze mici, regulatorul poate porni de la viteza maximă - ventilatorul pornește de la viteza maximă și apoi încetinește la o valoare stabilită.

Specificatii

Tensiune alimentare: 12÷24V DC

Curent DC sarcina (10-12) <6A,

Contact alarmă : 1NC separata (10A)

Intervale reglare temperatură:

Tmin 25÷60°C

ΔT 5÷30°C

Precizie masurare: ±1°C

Setarea vitezei de început: 0÷80%

Semnalizare alimentare: LED verde

Semnalizare stare: LED rosu

Putere consumata (standby/functionare): 0,05W/0,6W

Temperatura funcţionare: -15÷50°C

Terminal: şuruburi terminale 2,5mm²

Dimensiuni: 1 modul (18mm)

Montare: pe TH-35 rail

Grad protectie: IP20

NU INCLUDE SENSOR TEMPERATURA

VARIANTE

Sonda temperatura, PTC 2K, 8x40mm, -25/+110C, PTC-823-PROBE

Sonda temperatura , PTc, 2k, 8x40mm, , -25/60C, RT

Senzor de temperatură: dedicat

Senzor temperatura: KTY 81-210

Dimensiuni: Ø5; h=20mm

Izolaţie sensor: termocontractabilă

Cablu: OMY 2×0,34mm²; l=2,5m

Denumire: RT823

Senzor temperatură: KTY 81-210

Dimensiuni: Ø8; h=40mm

Izolatie senzor: manșon de oțel

Cablu: rezistent la căldură SIHF 2×0,5mm²; l=2,5m
