Regulator de nivel, min, max, cu nivele de alarma, 4xNO/NC, 2x16A, 2x8A, 230VAC, PZ-832RC

Mareste

Regulator de nivel, min, max, cu nivele de alarma, 4xNO/NC, 2x16A, 2x8A, 230VAC, PZ-832RC

Denumire Produs: PZ-832RC, F&F

COD: 72115

Preț orientativ: 576,38 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

Regulator de nivel, min, max, cu nivele de alarma, contact 2x16A, 230VAC, PZ-832RC

Scop

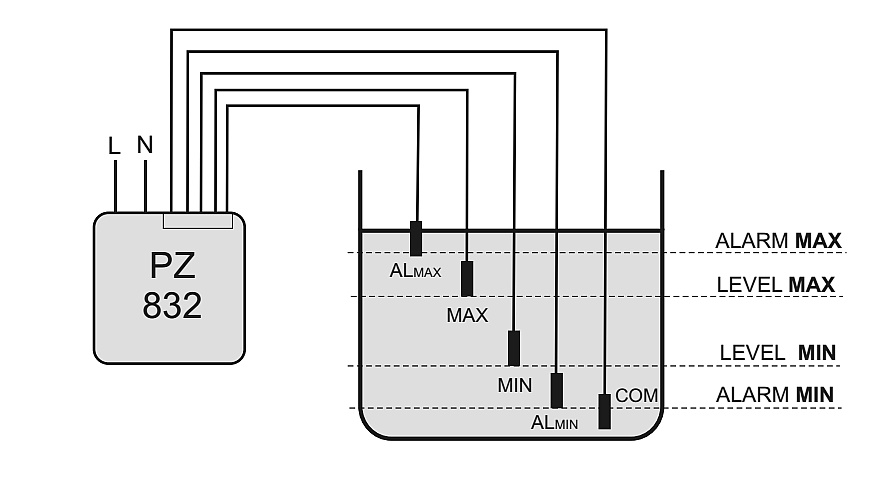

Releu electronic pentru controlul nivelului de lichid; PZ-832RC este conceput pentru a detecta prezenta lichidului conductor ce atinge pragurile de nivel, prestabilite prin amplasarea judicioasa a electrozilor/senzorilor de nivel .

Functionare

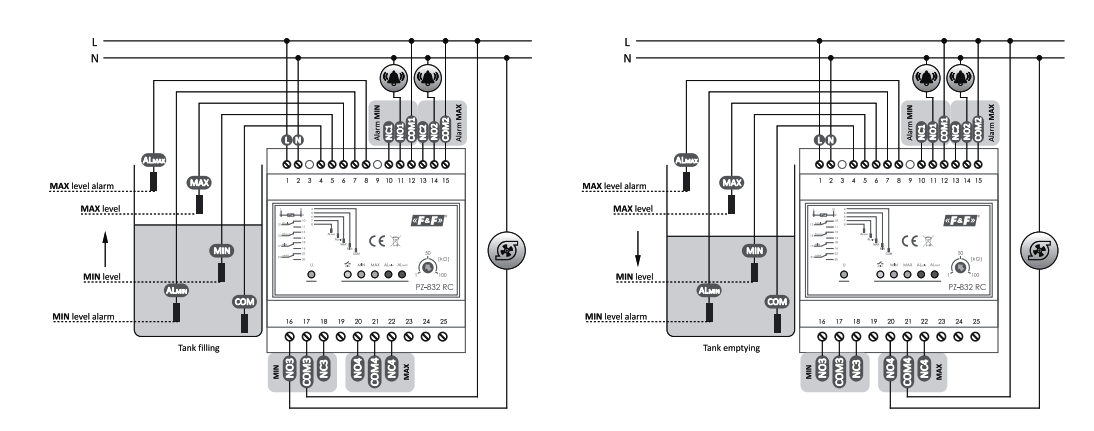

Releul poate controla nivelurile de Max respectiv Min ale unui bazin.

Dupa ce lichidul atinge nivelul de Min (se creaza un spatiu de aer intre electrozii COM si MIN) releul de Min va incepe umplerea bazinului prin cuplarea contactelor 17-16; starea releului de Max ramine neschimbata mentinind contactele in pozitia 21-22. Pe de alta parte atunci cind nivelul din bazin ajunge la electrodul de MAX (lichid intre electrozii COM si MAX) releul de Min va decupla (contacte trecute in starea 17-18) in timp ce releul de Max va cupla si va incepe golirea bazinului (cuplare contacte rel Max 21-20 ).

Semnalizare situatie de alarma:

ALmin (lucru cu pompa in gol, pe uscat) - dupa ce lichidul scade intr-atit de mult incit se creaza un spatiu de aer intre electrozii COM si ALmin releul ALmin va cupla pentru a semnaliza acest lucru (contacte releu ALmin 12-11)

ALmax (supraumplere, depasire nivel max)- dupa ce nivelul ALmax este atins (lichid intre ALmax si COM) releul ALmax va cupla pentru semnala acest lucru (pompa de evacuare nu isi realizeaza corespunzator sarcina); cuplarea releului ALmax se realizeaza prin conectarea contactelor 15-14. .

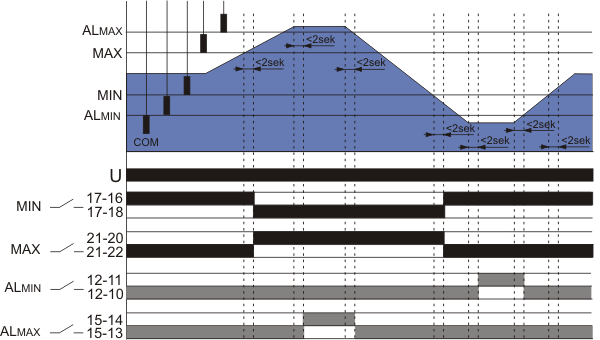

Diagrama Starilor Logice ale releului electronic PZ-832RC

ATENTIE!
Sondele/electrozii pot fi conectati prin intermediul unui cablu cu diametru de cca. 1mm si lungime de max 100 m .

ATENTIE!

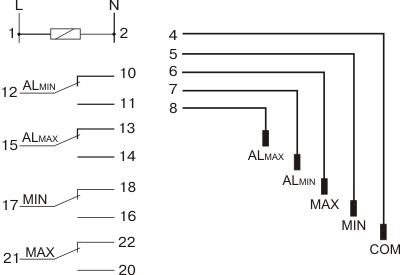

Contactele 4-5-6 -7-8 sunt cu izolare galvanica.

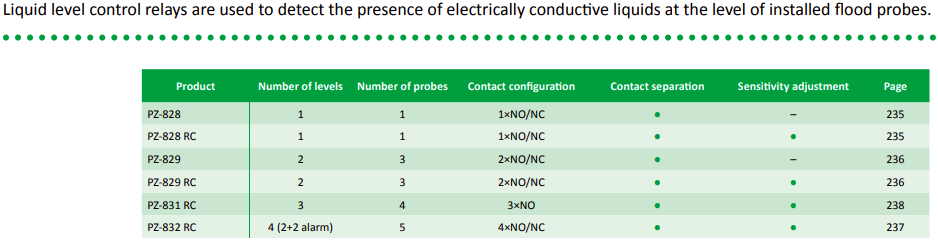

Specificatii Tehnice

Alimentare	230V AC
Contacte releu	individuale 4×1P
Curent de sarcina pe relee MIN and MAX	2×[<16A]
Curent de sarcina pe relee ALmin si ALmax	2×[<8A]

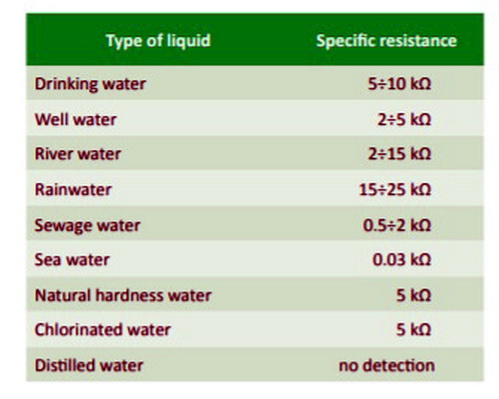

Ajustare sensitivitate	1÷100kΩ
Intirziere comutare contacte releu	1÷2sec
Tensiune la iesirile de masura	<6V
Led prezenta tensiune alimentare	LED verde
Led mod lucru	LED galben
Stare relee Min si Max	2×LED verde
Stare relee ALmin si ALmax	2×LED rosu
Putere consumata	1,1W
Conectare	terminal cu surub 2,5mm²
Dimensiuni	5 module (85mm)
Fixare	pe sina rail 35mm

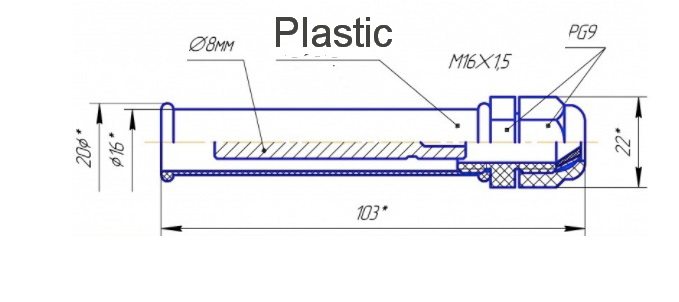

Sondele de imersie	din otel, rezistente la acid, + carcasa de plastic + gland PG9
Dimensiune sonde	Ø15, l=9,5cm
Tensiune la iesirile sondelor	<6V~
Curent de masura prin sonde	<0,13mA
Fir de conectare sonde	np. LY 1mm²

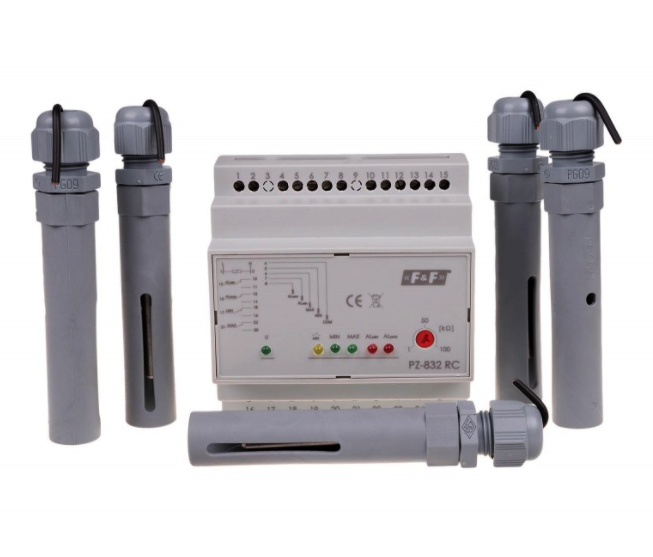

Regulator de nivel, min, max, cu nivele de alarma, contact 2x16A, 230VAC, PZ-832RC

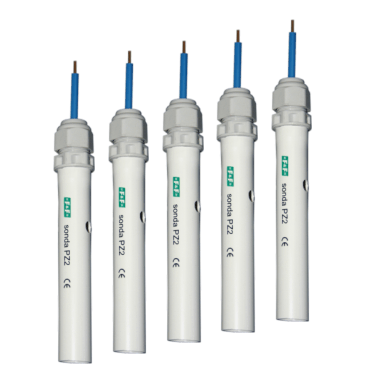

INCLUDE SONDELE 5 buc

ATENTIE: Imaginile produselor au numai titlu indicativ si pot diferi de imaginea reala a produselor. Acest lucru nu schimba caracteristicile lor de baza.
