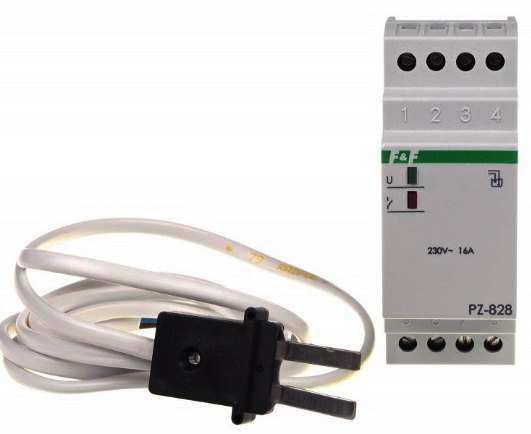

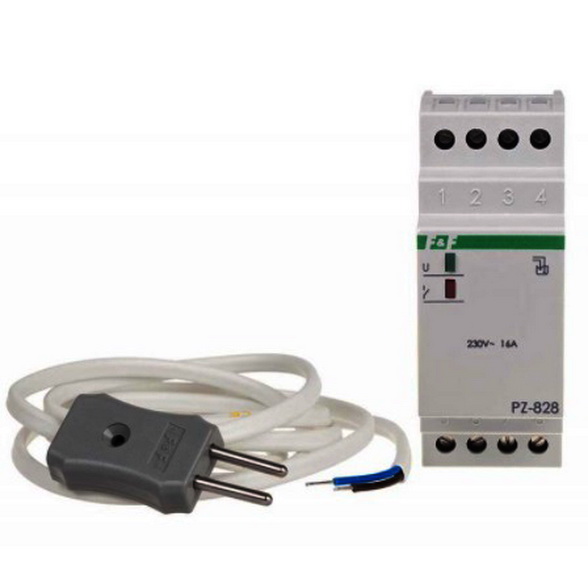

PZ-828

Releele de control nivel fluid sunt concepute pentru a detecta prezenta lichidelor conductive ajunse la nivelul a senzorului.( inclusiv indundatie)

Functionare

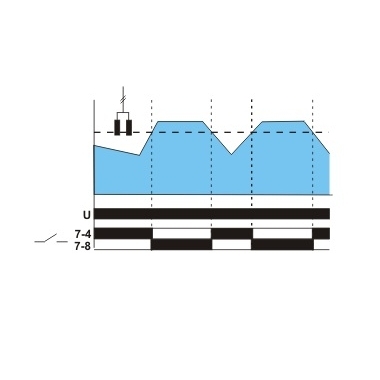

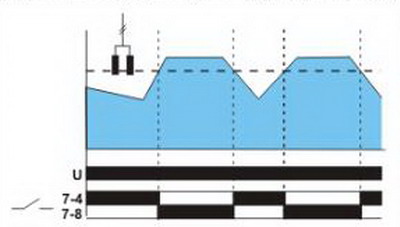

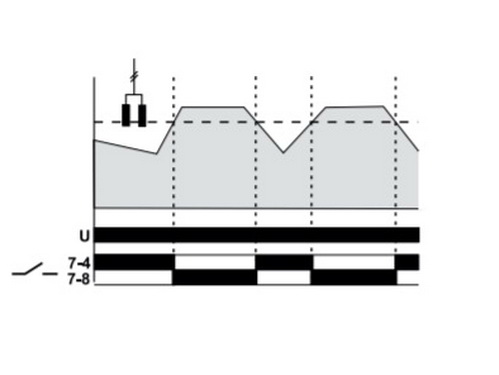

In conditii uscate, contactul releului ramane in pozitia 7-4. Odata ce senzorul este cufundat in lichid, LED-urile indicator de culoare rosie se aprind, si de contactul este mutat in pozitia 7-8. Dupa ce nivelul de lichid conductiv scade (si electrozii senzorului de lichid se usuca), revine contactul in pozitia 7-4.

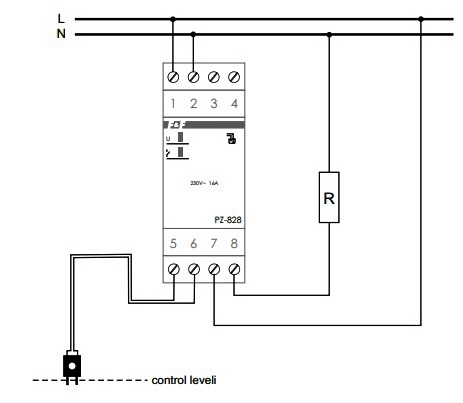

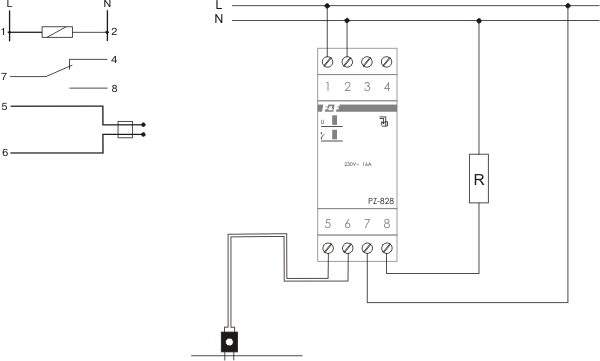

Modul in care se conecteaza sonda.

Proiectarea sondei face posibila instalarea ei pe o baza orizontala plana, de exemplu, pe podea intr-o camera in care hidro-valva si tevile cu debit de fluid sunt instalate sau intr-o spalatorie. Datorita proiectarii sondei, orice defectiune sau inundare a camerei cu lichid pot fi detectate rapid, precum si circuitele electrice pot fi simultan oprite sau sistemul de semnalizare sonora si luminoasa (sistem de alarma) poate fi actionat.

Cablul sondei poate fi extins la 100m.

Maxim 10 sonde pot fi conectate in paralel sau serial la iesirile 5-6:

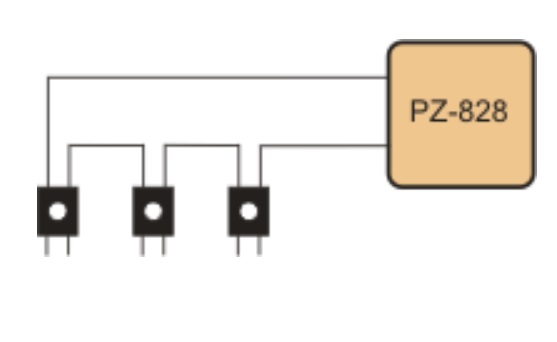

* conexiune seriala - pentru un sistem dependent care controleaza nivelul de lichid din mai multe puncte simultan, un scurt-circuit a tuturor senzorilor conectati trebuie sa apara pentru a se activa releul.

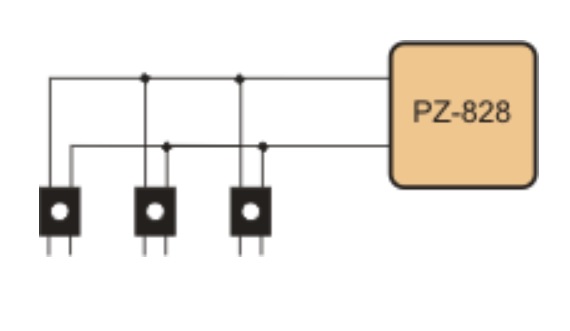

* Conexiunea paralela - pentru un sistem alternativ care controleaza nivelul de lichid in mai multe puncte , un scurt-circuit a cel putin unuia dintre senzorii conectati trebuie sa aiba loc pentru a se activa releul

In cazul conexiunii seriale, sensibilitatea senzorilor este redusa (conductivitatea este redusa).

Atentie!
Iesirile 5-6 sunt separate galvanic.

Date tehnice

Tensiune alimentare: 230VAC
Curent maxim de sarcina <16A, AC1
Contact: 1C/O
Indicator tensiune alimentare: LED verde
Indicator functionare releu actionat, : LED rosu
Putere consumata: 1,1W
Conexiune: surub terminal 2,5mm²
Dimensiuni: 2 module (35mm)
Fixare: rail TH-35

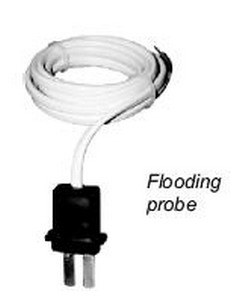

Sonda : ELECTROD INCLUSA 1 buc

Dimensiune senzor/ lungime cablu: 30 x 20 x 5mm/1,5m
Lungime / latime electrod: 30mm / 5mm
Tensiune senzor:  <6V~
Curent senzor: <0,13mA
