CKF-BT cu timpul de actionare reglabil 0,5 / 15 sec

Scop
Este proiectat sa monitorizeze cele trei faze pentru a proteja motoarele electrice trifazate impotriva caderii de tensiune in cel putin o faza sau a asimetriei tensiunii intre faze, care ar putea deteriora motorul.

Functionare
Problemele de tensiune in cel putin o faza sau asimetria tensiunii intre faze ce depasesc valoarea setata cauzeaza comutarea OFF a motorului. Comutarea OFF a motorului apare dupa o intarziere de 4 sec, pentru a preveni comutarea OFF cauzata de caderea de tensiune instantanee. Reconectarea motorului apare automat atunci cand tensiunea creste cu 5V ~ peste tensiunea de activare (adica cu valoarea tensiunii de histerezis). La aparitia acestor asimetrii, releul nu da posibilitatea motorului sa se puna in miscare.

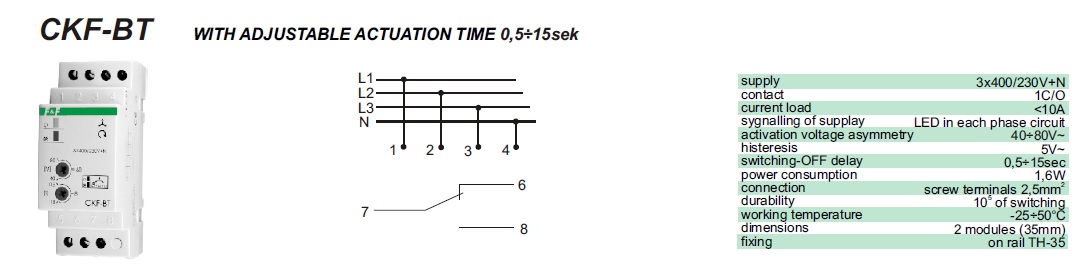

Date tehnice
Tensiune alimentare:  3x400/230V+N
Curent maxim de sarcina: <10A

Contact: 1 C/O
Semnalizarea tensiunii: 3 x LED in fiecare faza a circuitului
Tensiunea asimetrica de activare: 40/80V~
Histerezis 5V~
Intirziere comutare OFF: 0,5 / 15 secunde
Putere consumata: 1,6W
Temperatura functionare: -25/50C
Conexiune : suruburi terminale 2,5mm²
Dimensiuni: 2 module(35mm)
Fixare: cu rail TH-35
