Intrerupator basculant, ON-OFF-ON, 10A, SP3T, 3 pini,orificiu montare Ø12.2mm, TSP103AA3

Descriere
Data Sheet

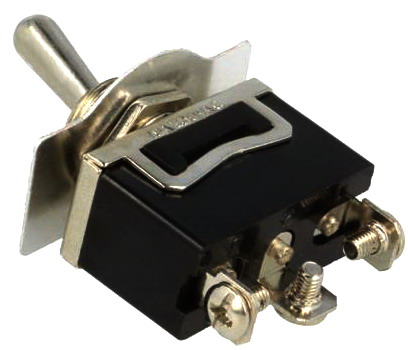

TSP103AA3 Intrerupator basculant SP3T ON-OFF-ON 10A

Producător NINIGI

Tip întrerupător basculant

Nr. poziţii stabile cu 3 poziţii

Configuraţie pini SP3T

Mod comutare ON-OFF-ON

Sarcină admisibilă contacte AC

(la sarcina rezistivă) 10 A / 250 VAC

Terminale şuruburi M3

Temperatura de lucru -55...65°C

Înălţime manetă 17.5mm

Dimensiuni orificiu montare Ø12.2mm

Tip manetă rotundă

Număr poziţii 3

Durabilitate electrică 20000cicluri

Dimensiuni carcasă 29 x 15.8 x 19mm

Rezistenţă contact max. 50mΩ

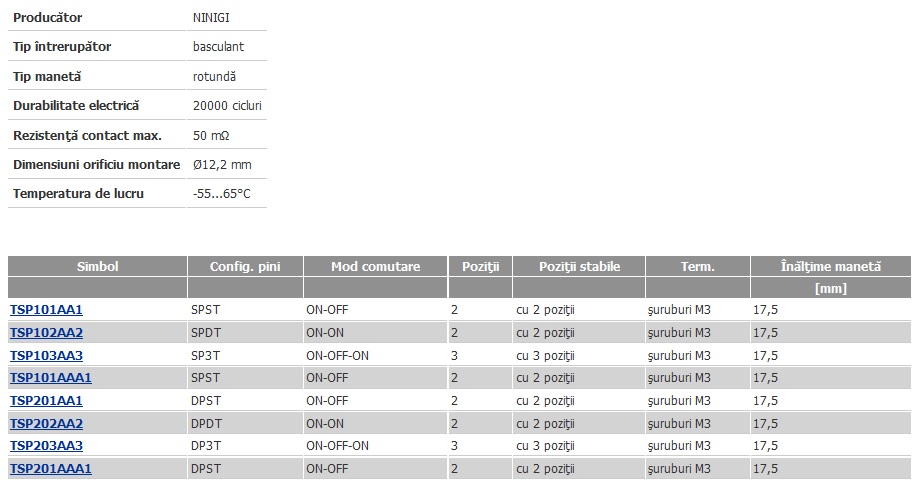

modele similare

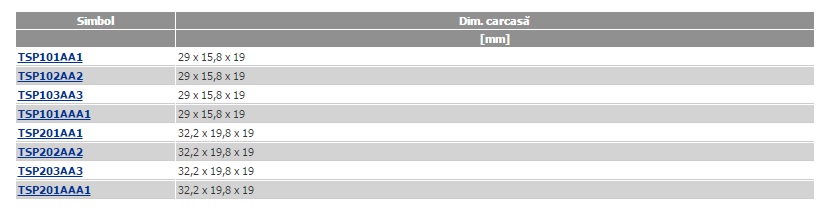

Simbol   Mod comutare Config.pini Dim. carcasa
                                                     [mm]

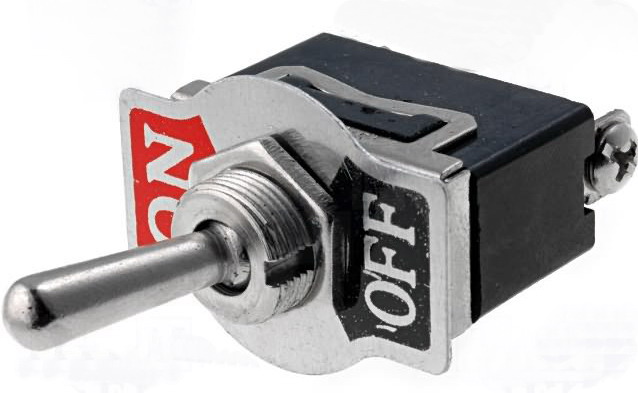

TSP101AA1     ON-OFF SPST         29 x 15,8 x 19
TSP102AA2    ON-ON SPDT           29 x 15,8 x 19
TSP103AA3    ON-OFF-ON SP3T     29 x 15,8 x 19
TSP101AAA1 ON-OFF SPST           29 x 15,8 x 19
TSP201AA1    ON-OFF DPST          32,2 x 19,8 x 19
TSP202AA2    ON-ON DPDT           32,2 x 19,8 x 19
TSP203AA3    ON-OFF-ON DP3T     32,2 x 19,8 x 19
TSP201AAA1 ON-OFF DPST           32,2 x 19,8 x 19

SPST : single pole single throw
SPDT : single pole double throw
DPST : double pole single throw
DPDT : double pole double throw

For multipole switches:
3P : 3 pole
3PST means 3 pole single throw
4P : 4 pole
4PDT means 4 pole double throw

Contacts position:
NO : normally open contacts are operated to "make"
NC : normally closed contacts are operated to "break"

For switches with 3 stable positions:
SP3T : single pole ON-OFF-ON
DP3T : double pole ON-OFF-ON
Momentary action: the state of the switch will change only whilst the operating force is applied. When released the switch will return to its original state

ATENTIE: Imaginile produselor au numai titlu indicativ si pot diferi de imaginea reala.
