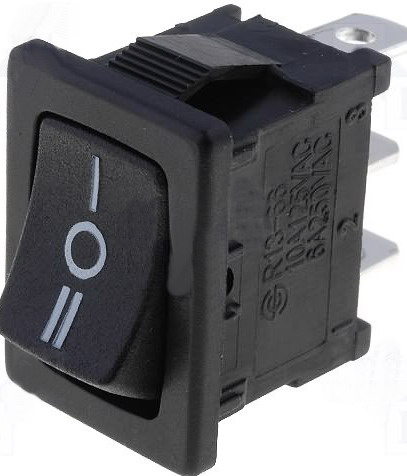

RS1366DBB7 Intrerupator Rocker SP3T ON-OFF-ON 10A 250V negru RoHS
Producator: SCI

Simbol original: R13-66D-02-BB-7D
Inlocuire pentru: RSS1366DBB7

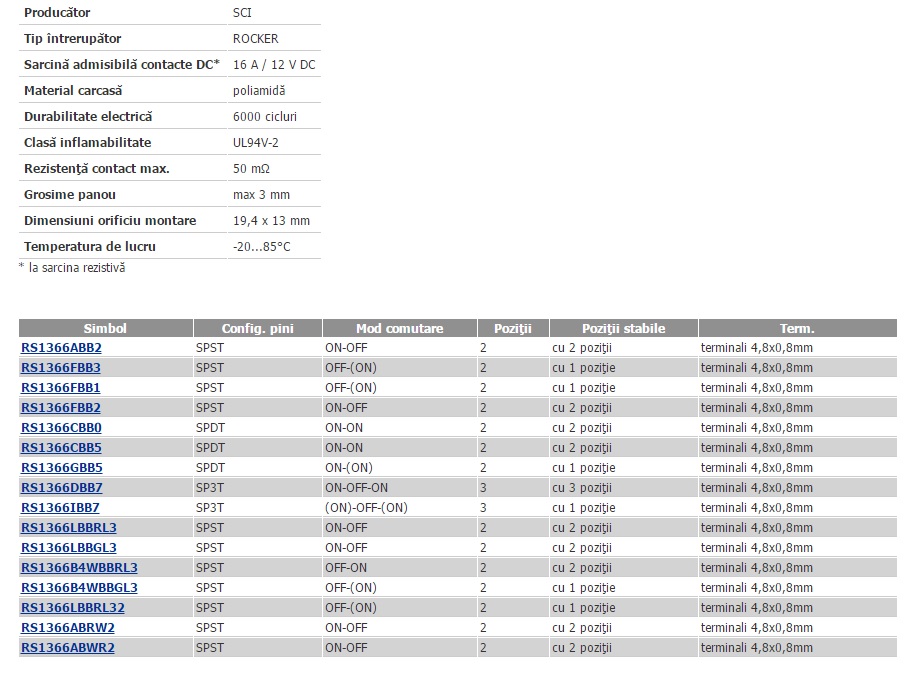

O serie de intrerupatoare rocker montate in panoul decupat 19,4 x 13,0 mm.

Sarcina admisibila contact: 16 A  125 V AC; 10 A  250 V AC
                                          : 16 A  12 V DC; 6 A  28 V DC
Rezistenta contact max. : 50 mΩ
Durabilitate electrica : ≥ 6000 operatii in sarcina maxima
Grosime panou : 0,75 - 3 mm
Material : polyamide (UL 94V-2)

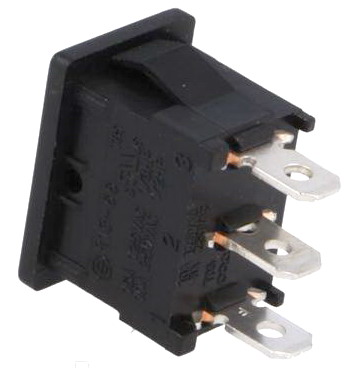

Terminale : pentru conectori push-on 4,8 x 0,8 mm

SPST : un singur contact o singura pozitie

SPDT : un singur contact doua pozitii
DPST : doua contacte doua pozitii
DPDT : doua contacte doua pozitii

 Pentru comutatoare multi-contact:
3P : 3 contacte
   3PST  3 contacte o singura pozitie
4P : 4 contacte
   4PDT 4 contacte doua pozitii

 Tipuri contacte:
NO : contact normal deschis ce functioneaza la "pornire"
NC : contact normal inchis ce functioneaza la "oprire"

 Pentru comutatoarele cu 3 pozitii stabile:
SP3T : un singur contact ON-OFF-ON
DP3T : doua contacte ON-OFF-ON
Actiune momentana: starea comutatorului va fi schimbata numai cit timp se apasa. Atunci cind a eliberat comutatorul, el va reveni la starea initiala
