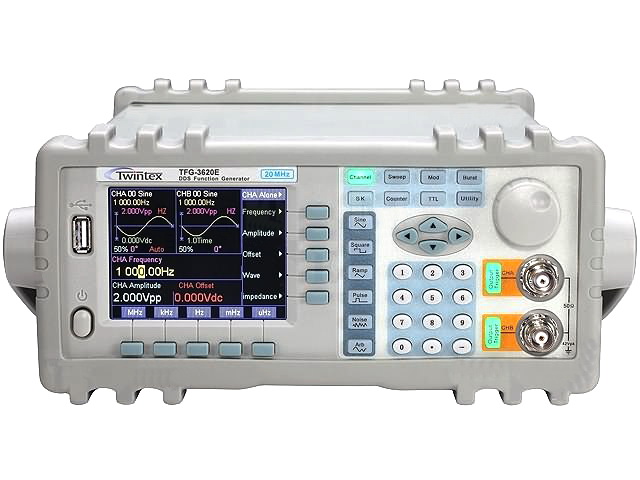

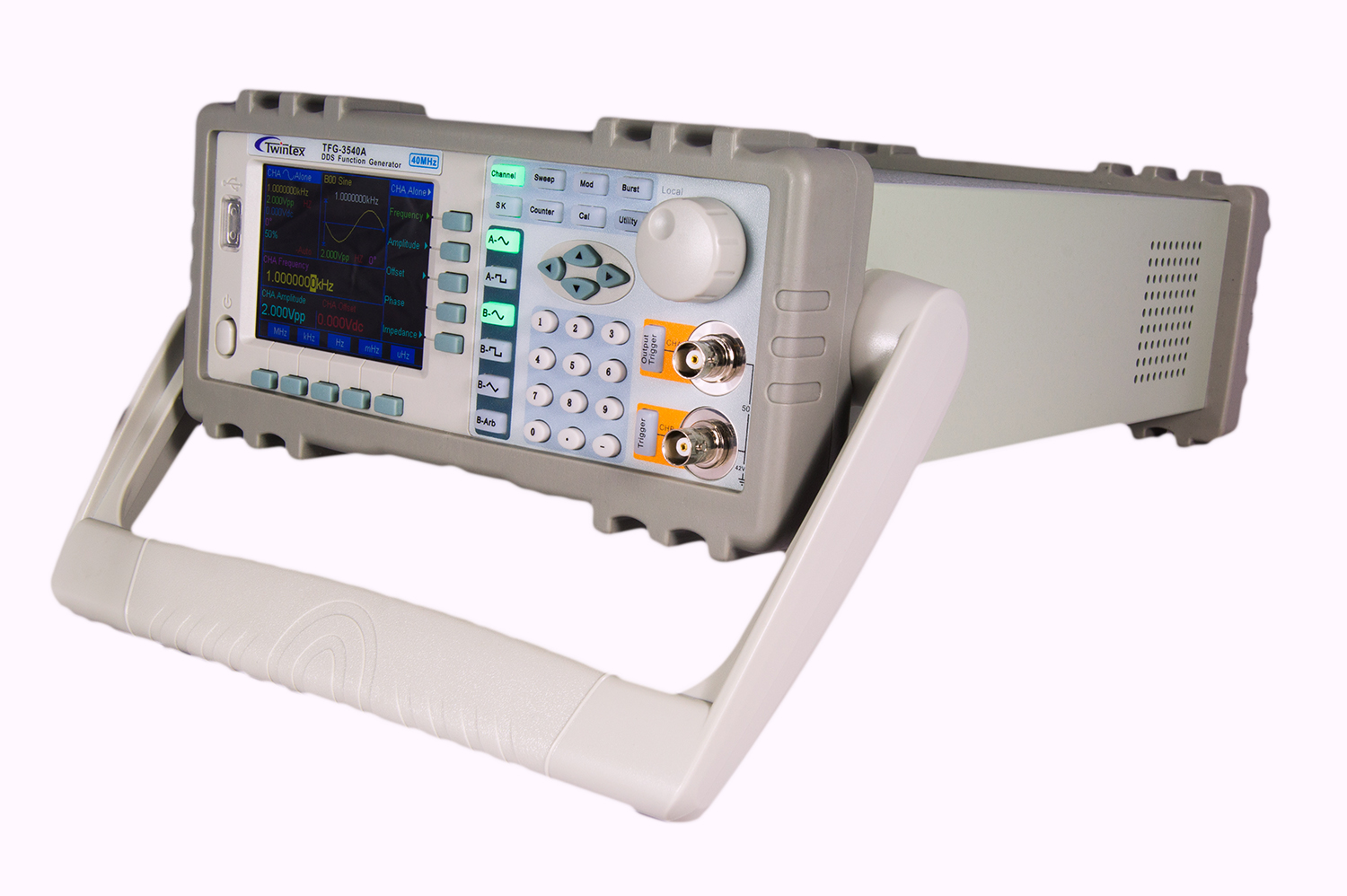

Generator de semnal, 20MHz, functii, frecventmetru, RS232, TFG-3620E

Denumire Produs: Generator de semnal 20MHz, frecventmetru, RS232, TFG-3620E-

COD: 62662

Preț orientativ: 3.109,74 RON

Descriere
Data Sheet
Recenzii
Etichete
Trimiteti unui prieten
Am găsit o greşeală

Tip generator de funcţii

Interval frecvenţă trasee interval: 1µHz...1MHz (alte semnale), interval: 1µHz...20MHz (semnal sinusoidal), interval: 1µHz...5MHz (semnal dreptunghiular)

Afişaj 3.5" TFT-LCD

Număr canale 2

Lungime înregistrare memorie 1024pts

Rezoluţie verticală 8bit

Parametri ieşire impedanţă: 50Ω

Căutare perioadă: 100m...900s

Masă 3.5kg

Dimensiuni 415 x 295 x 195mm

Sursă de alimentare 110/220V, ±10%, 50/60Hz

Prelevare mostre 100Msps Caracteristici aparate de măsură:

interfaţă RS232

traseu arbitrar

frecvenţmetru încorporat

protecţie la supratensiuni

siguranţă scurtcircuitare

protecţie împotriva inversării polarităţii

32 forme semnal integrate

tip de modulaţie FM, ASK, FSK, PSK

Dotări standard:

cablu BNC

conductor de măsură

cablu de alimentare

NU INCLUDE INTERFATA USB

cablu RS232 pentru comunicarea cu eventualul soft, particularizat, dezvoltat de utilizator.

software (doar interfata grafica) care ajuta in eventualitatea dezvoltarii unui soft personalizat.

Setari port COM1 (nativ) : 19200, 8 N 1, flow control = None.

Folosind interfata grafica soft se pot trimite over serial diverse comenzi pentru a se vizualiza formatul acestora.

Pentru a activa interfata soft DDS se seteaza adresa de port COM a echipamentului apoi se apasa butonul Close.

Initierea conexiunii se realizeaza cu comanda "88RS232" unde 88 este nr de port setat (pentru exemplificare am luat 88).

Reactivarea panoului de taste al aparatului se face cu comanda "88LOCAL" (string "LOCAL" e implementat de butonul RETURN al interfetei grafice).
