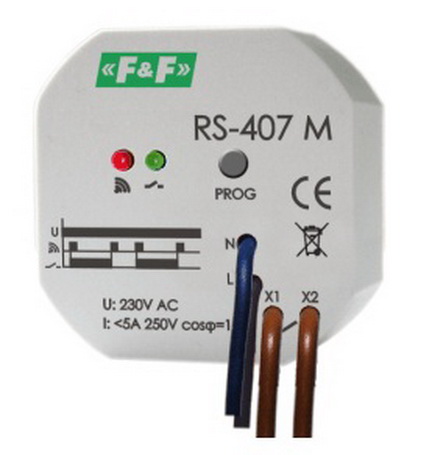

RS-407M releu electronic bistabil radio-comandat (868MHz)

           Releele electronice de acest tip pot fi utilizate pentru “telecontrolarea” radio a unor diverse “obiecte” precum: porti, copertine, jaluzele, sisteme de iluminat, sisteme de alarma antiefractie, etc.

           Sistemul de control bazat pe aceste relee consta intr-un transmitator radio (telecomanda radio) si un receptor radio (releu ce raspunde la comenzile radio-primite ).

           Exista posibilitatea de cooperare intre mai multe transmitatoare/telecomenzi si un singur receptor dar si posibilitatea ca o singura telecomanda sa actioneze mai multe receptoare.

           Codul emis este unul dinamic, securizat, de tip Keeloq !

           Frecventa purtatoare de emisie este de 868MHz. Distanta de actionare depinde de conditiile de mediu prin care se propaga unda radio. In conditii ideale de mediu distanta de actionare poate ajunge pina la 100m in linie dreapta.

Atentie: testati intii ansamblul emitator-receptor inainte de a plasa receptorul in locatia finala!!

Mod functionare:

-

Releele electronice de acest tip pot fi utilizate pentru “telecontrolarea” radio a unor diverse “obiecte” precum: porti, copertine, jaluzele, sisteme de iluminat, sisteme de alarma antiefractie, etc.

           Sistemul de control bazat pe aceste relee consta intr-un transmitator radio (telecomanda radio) si un receptor radio (releu ce raspunde la comenzile radio-primite ).

           Exista posibilitatea de cooperare intre mai multe transmitatoare/telecomenzi si un singur receptor dar si posibilitatea ca o singura telecomanda sa actioneze mai multe receptoare.

           Codul emis este unul dinamic, securizat, de tip Keeloq !

           Frecventa purtatoare de emisie este de 868MHz. Distanta de actionare depinde de conditiile de mediu prin care se propaga unda radio. In conditii ideale de mediu distanta de actionare poate ajunge pina la 100m in linie dreapta.

Atentie: testati intii ansamblul emitator-receptor inainte de a plasa receptorul in locatia finala!!

Mod functionare:

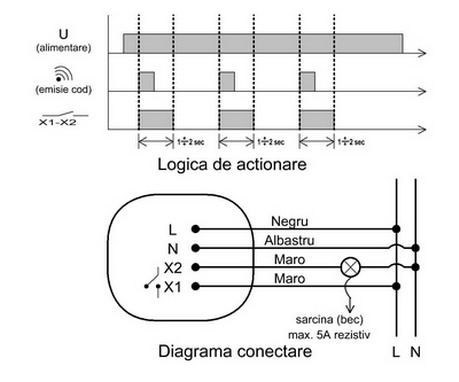

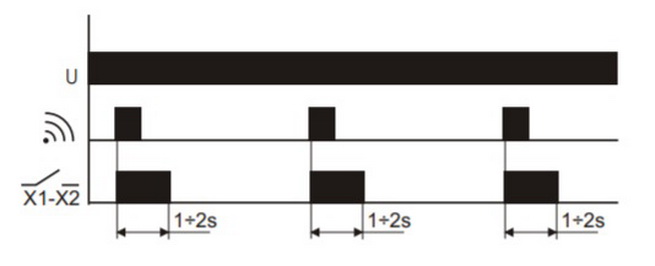

- dupa receptia unui cod valid de buton/emitator contactul X1-X2 se inchide (cupleaza) timp de 1..2 sec, dupa care se decupleaza din nou. Pentru repetarea fenomenului se impune o noua apasare a butonului telecomenzii !

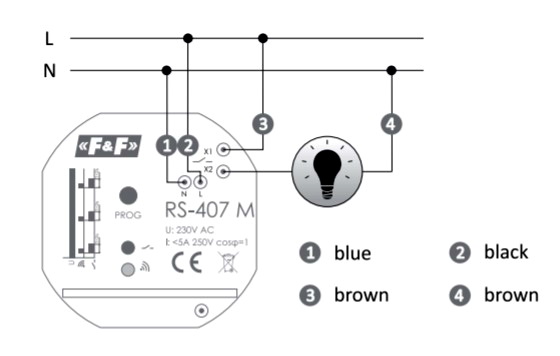

Obs: Faza (L) si Nulul (N) sint interschimbabile; X1 si X2 sint contactele N.O ale unui releu electromecanic!!

         Tensiunea de alimentare este 220Vac; sarcina max. admisa pe contacte de releu este de 5A/220Vac.

Date tehnice :

U alimentare : 230Vac/ 50Hz

Releu sarcina : 5A/250vac

Semnalizare functionare LED

Putere consumata 0.8W

Temperatura lucru : -25C/+50C

Dimenisuni : dimaetru 55m , inaltime 13mm

Montaj : in doza diametru 60mm

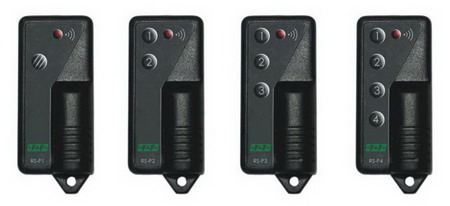

Telecomanda radio se comanda separat si  poate fi cu 1,2,3,4 butoane
