Scop

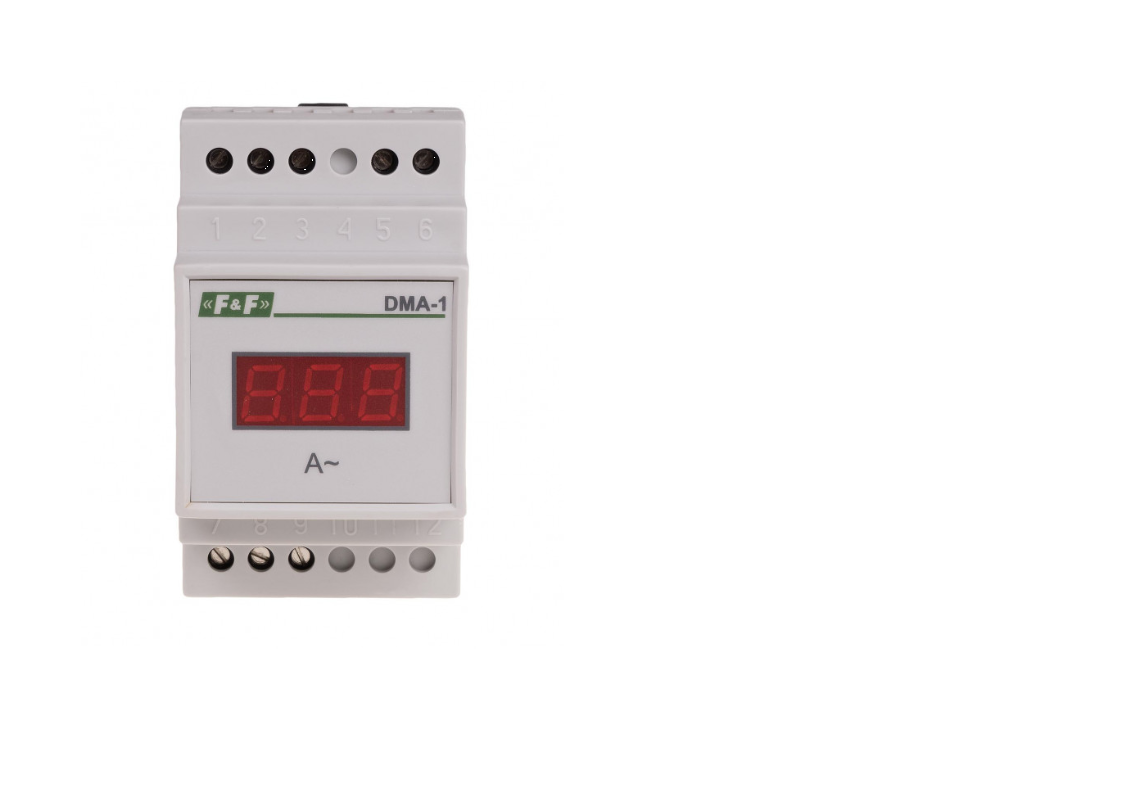

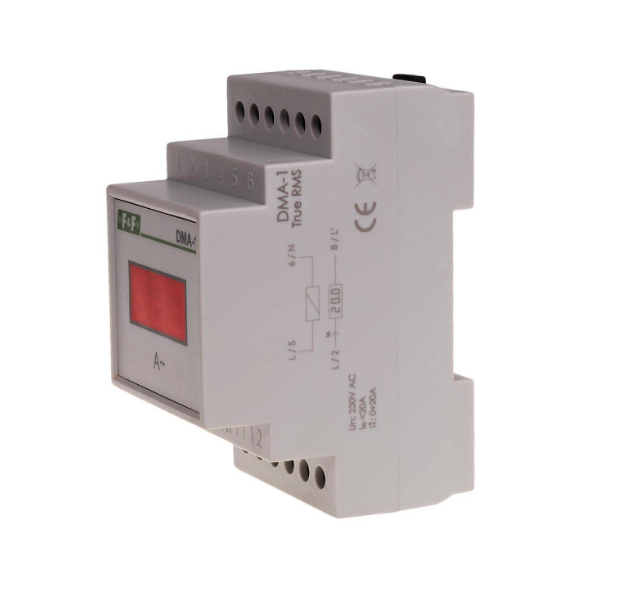

Indicatorul DMA-1 de curent este utilizat pentru a masura continuu valoarea curentului intr-un circuit monofazat.

Functionare

-          Masurarea valorii efective a curentului in circuitele electrice.

-          Masurarea in circuit este separata de circuitul de alimentare.

-           Aparatele marcate TrueRMS sunt echipate cu un traductor si dau valoarea corecta a valorii efective a intensitatii curentului pentru valori deformate.

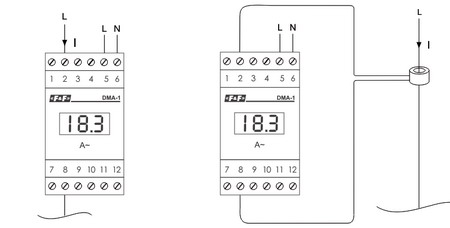

Montare

Indicatoarele de curent DMA sunt destinate pentru transformatoare de curent cu un curent secundar nominal de 5A. Domeniul pentru aceste transformatoare este de la 25 la 1000 / 5 A. Valoarea curentului din primarul transformatorului de curent specifica curentul maxim masurat si valoarea reala a curentului este afisata de indicator.

 DMA-20A si 20A-3 DMA sunt destinate pentru masuratori directe (fara transformatoare) in intervalul de 0 / 20 A.

Modul de etichetare pentru:

MASURARE INDIRECTA (cu transformator) pentru alt domeniu de curent, ( 50A, 100A, 200A ...)

DMA- X  Y /5A Z  X
O faza: 1


Y
Valoarea curentului primarului transformatorului :

25, 30, 40, 50, 70, 75, 80, 100, 120,
125, 150, 160, 200, 250, 300, 400,
500, 600, 700, 750, 800, 900, 1000.

 ATENTIE !!!

 MOD DE COMANDA VALOARE DE CURENT PERSONALIZATA

Exemplu: 50A

DMA-150/5A - dispozitiv pe o singura faza pentru transformatoare 50/5A, domeniul de masurare la 0/50A, fara “TrueRMS”;

MASURARE DIRECTA (fara transformator)

X
O faza: 1


Exemplu:
DMA-1 20A – dispozitiv pe o singura faza pentru 20A, domeniu masura 0/20A, fara “TrueRMS”.

Date tehnice:

Alimentare: 100-300V AC
Frecventa: 45-55Hz
Curentul maxim masurat:
          - masurare directa 20A
          - masurare indirecta 5A
supraincarcarea temporala maxima de curent:  40A (<1sec)
precizie indicatie: DMA-1 1%
precizie indicatie: DMA-1 TrueRMS 0,5%
afisor : segmente LED 10x6mm
putere consumata: 4W
temperatura functionare: -25C/+50C
conexiune: suruburi terminale 2,5mm²
dimensiuni: 3 module (52,5mm)
fixare:  rail TH-35
