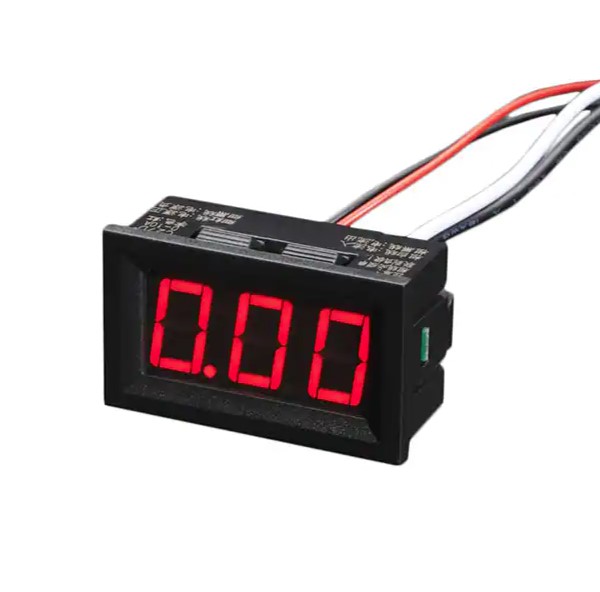

Ampermetru digital, panou, 0.01-9.99ADC, 48x29x21mm, 574, ADAFRUIT

Denumire Produs: 574, ADAFRUIT

COD: 73088

Preț: 77,47 RON

(Prețul include TVA)
In stoc

Puteti realiza un ampermetru foarte facil datorita acestui display.
Acest tip de panel-meter necesita o tensiune DC pentru a functiona.
Circuitul de masura al curentului se inchide spre aparat prin intermediul a 2 fire
(suficient de) groase pentru a nu impedimenta buna functionare a
suntului incorporat. Deoarece aparatul are prevazut deja un sunt intern folosirea
acestuia este extrem de facila.
Deoarece conectarea ampermetrelor este uneori un pic mai complexa/confuza
decit cea a voltmetrelor va rugam cititi cu atentie instructiunile si marcajele
aferente acestui tip de aparat pina sinteti sigur ca a-ti inteles metoda corecta

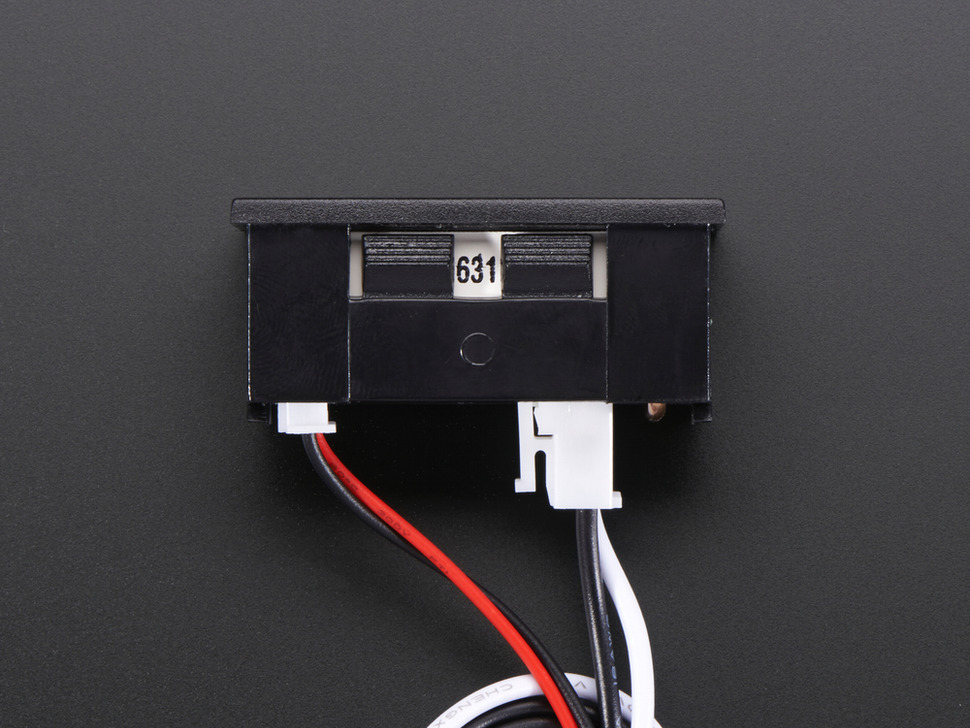

de conectare. Ampermetrul are 2 seturi de fire: un set de fire subtiri pentru
alimentarea electronicii interne si un set de fire groase care transporta curentul prin suntul intern; firele subtiri sunt de culoare rosie respectiv neagra iar cele
groase sunt de culoare alb/rosie respectiv neagra.
Asa cum s-a mentionat firele subtiri sunt pentru alimentare ampermetrului cu
tensiune in domeniul (4-30)Vdc.
Exista prevazuta o protectie contra alimentarii cu polaritate inversata.
Firele groase sunt prevazute pentru “sesizarea curentului” prin circuitul de masura.
Firul gros negru este conectat la un potential intern al aparatului (potential care in
principiu trebuie mentinut flotant) astfel incit in functie de cum intentionati
sa folositi ampermetrul poate fi necesara o alimentare cu izolare glavanica intre
circuitul de alimentare si cel de masurare. Cel mai simplu mod de a utiliza ampermetrul este sa mentineti o completa
separare electrica, galvanica intre circuitul de alimentare si cel de masurare.
Adica conectati de exemplu o baterie de 9Vdc la firele sutiri de alimentare astfel
incit sa puteti masura curentul in orice circuit dc extern acelei baterii.
Atit timp cit cele 2 circuite sunt sparate totul va functiona corespunzator.

Alta optiune ar fi sa incercati sa conectati ampermetrul astfel incit aceasta sa
masoare curentul care circula chiar prin circuitul de alimentare.
Pentru a putea realiza acest tip de conexiune/masuratoare trebuie sa va asigurati
ca masurati curenti prin circuite de tip “low-side”. Aceasta deoarece firrul negrul al alimentarii este conectat cu firul negrul al
circuitului de masura curent dc. Pentru a va asigura ca nu produceti un scurtcircuit
accidental pe sursa de alimentare trebuie sa pozitionati ampermetrul in circuit
astfel incit masa alimentarii ampermetrului sa fie pozitionata un pic mai jos decit
masa circuitului de masura curent dc.

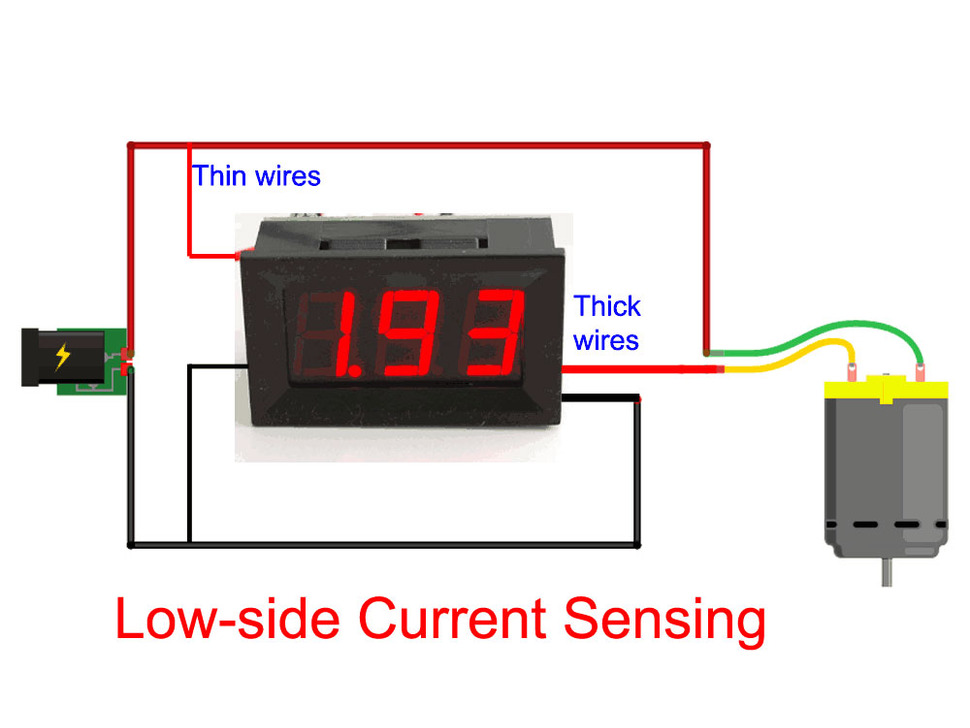

                 Vedeti poza urmatoare (thin wires = fire subtiri; thick wires = fire groase):

Masurare curent prin motor pe partea “low-side”
Asigurati-va ca tensiunea de alimentare este in domeniul (4-30)Vdc.

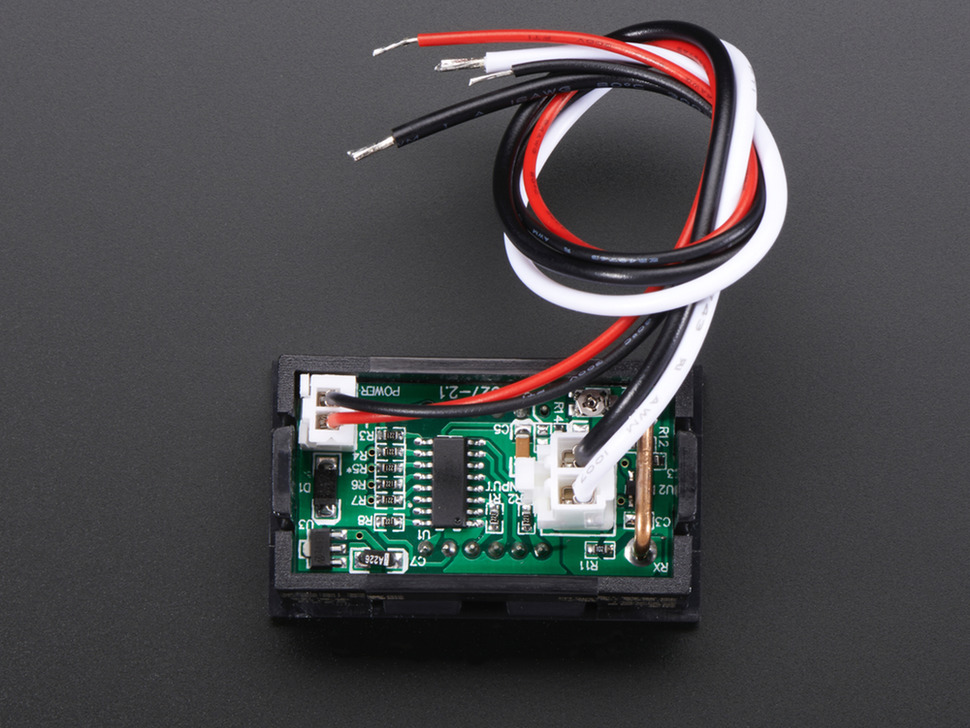

Aparatul este echipat cu un controller care va citi curentul prin suntul rezistiv
incorporat pe PCB-ul panel-meter-ului.
Valoarea citita este comparata cu o referinta stabila iar dupa conversiile de rigoare
este afisata valoarea masurata in Amperi;
pentru afisare se foloseste afisorul de 3 digiti de tip 7-segmente + D.P ce are
inaltimea de 0.56’’ (1’’ = 2,54 cm => 0.56’’ = 14,2 mm).
Citirea este foarte facila datorita contrastului excelent oferit de ledurile afisorului.
Afisorul in sine consuma cca. 20mA din sursa de alimentare.
Pentru montare trebuie sa realizati o decupare cu dimensiunile
de 45,5mm x 26,5mm.

Specificatii tehnice:
Dimensiuni: 48x29x21mm
Inaltime digit: 14,2 mm
Citiri per secunda: cca. 2 citiri/s
Alimentare: 4,5Vdc .. 30Vdc
Domeniu de masura curent: (0,01 - 9,99 )Adc
Fire de conexiune de lungime 140mm: 26AWG pentru alimentare aparat
20AWG pentru circuitul suntului.
Sunt de 0,01 ohm.
Curent absorbit din sursa: cca. 25mA
Precizia este mai buna de 4%
Culoare afisor: rosie
Protectie al alimentare cu polaritate inversata
(sursa separata de circuitul de masurare).

Obs:
 - conectati intii sursa de alimentare a aparatului apoi circuitul curentului
   de masurat.
 - semireglabilul prevazut pe PCB ul aparatului este pentru calibrare;
   nu trebuie sa actionati asupra acestuia decit daca aveti instrumente
   de calibrare adecvate;
   In timpul calibrarii se recomanda decuplarea circuitului de masura.
