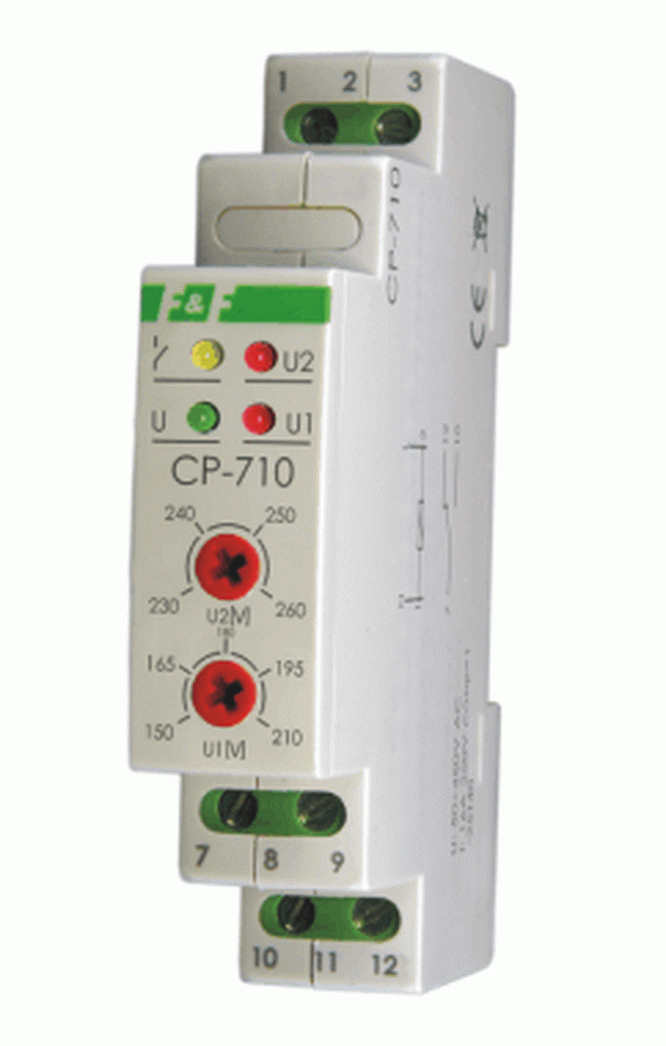

Poza Releu de protectie tensiune monofazat CP-710 50-450VAC/16A mica

Releu de protectie tensiune, monofazat, minim, maxim, timp de revenire, 50-450VAC, 16A, CP-710

Denumire Produs: CP-710, F&F

COD: 46038


Preț: 89,90 RON

(Pretul include TVA)
In stoc

Cantitatea minimă pentru "Releu de protectie tensiune, monofazat, minim, maxim, timp de revenire, 50-450VAC, 16A, CP-710" este 1.

CP-710 cu timp de revenire, timp de activare si timp de revenire



Scopul
Releul de tensiune  CP-710 este  proiectat pentru monitorizarea continuă a tensiunii într-o rețea de curent alternativ într-o rețea monofazată și protejarea instalațiilor electrice, a aparatelor electrice etc. prin oprirea tensiunii de alimentare când iese din limitele specificate. Releul este pornit dacă tensiunea monitorizată este în intervalul dorit.

Principiul de funcționare
Releul măsoară tensiunea din rețea și, dacă depășește limitele sale, deconectează echipamentul protejat de la sursa de alimentare. Limitele de tensiune superioară și inferioară sunt stabilite de consumator. Când firul neutru se intrerupe, sarcina este deconectată de la rețea.

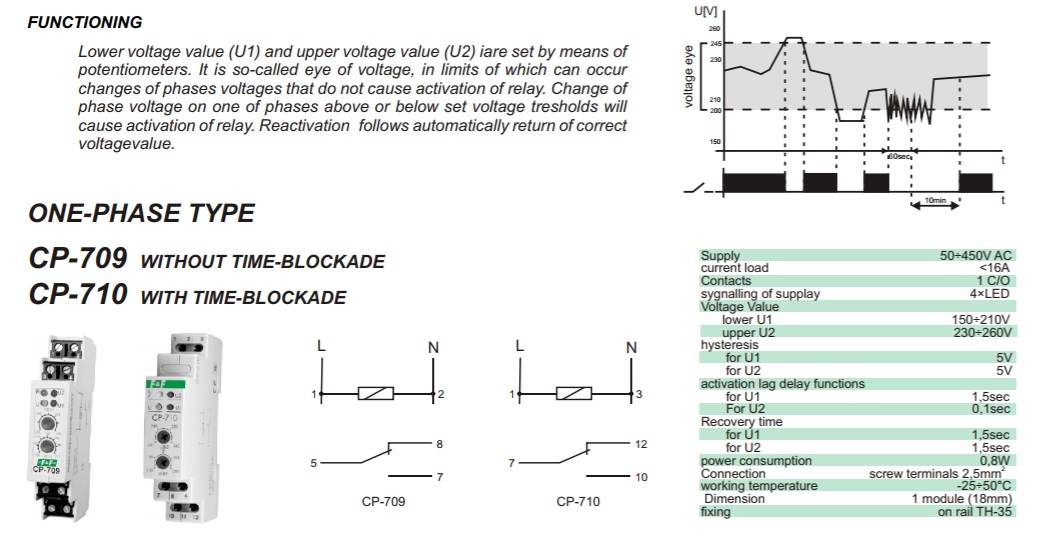

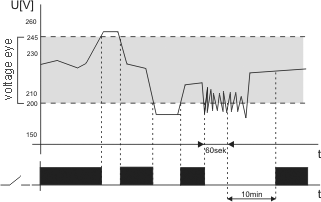

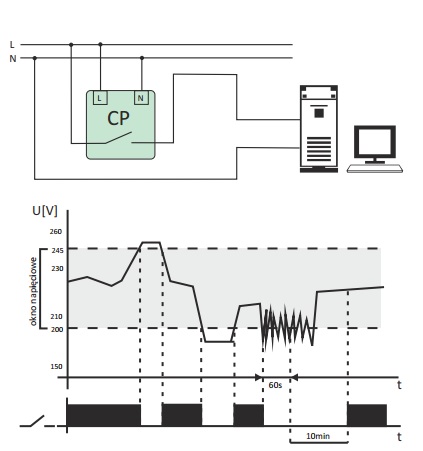

Valorile tensiunii minime (U1) si tensiunii maxime (U2) se stabilesc prin intermediul potentiometrelor. Este asa-numitul ochi de tensiune, intre aceste limite pot sa apara modificari de tensiune faza care nu declanseaza releul. Schimbarea de tensiune faza pe una dintre faze mai sus sau mai jos pragurile stabilite de tensiune va determina activarea releului. Reconectarea urmeaza in mod automat la revenirea valorii de tensiune corecte.

Toate releele de tensiune de tip CP pot fi alimentate cu o tensiune de pana la 450V ~. Acest lucru asigura o protectie eficienta a receptorului, chiar si in cazul unei cresteri de tensiune dincolo de standardele admise. De asemenea, in cazul inversarii polaritatii tensiunii de alimentare (inversare fire) sau atunci cand “zero-ul” este lipsa (nulul retelei trifazate), releul nu va fi distrus .

 Date tehnice

Tensiune alimentare: 50/450V AC
Curent maxim de sarcina<16A,
cos θ → 1, sarcina rezistiva

pentru curenti mai mari de 16A, se recomanda utilizarea unui contactor AC3, dimensionat corespunzator


Contact: 1C/O
Semnalizare tensiune: 4xLED


Valori tensiune comutare, reglabile

:       minima U1 150-210VAC
        maxima U2 230-260VAC


Histerezis:
       pentru U1: 5V
       pentru U2: 5V


Functia intirziere activare:

       pentru U1: 1,5sec
       pentru U2: 0,1sec
Timp restabilire:
       pentru U1: 1,5sec
       pentru U2: 1,5sec


Putere consumata: 0,8W
Temperatura functionare: -25C/50C
Conexiune: surub terminal 2,5mm²
Dimensiune: 1 modul (18mm)
Fixare: rail TH-35







ATENTIE: Imaginile produselor au numai titlu indicativ si pot diferi de imaginea reala a produselor. Acest lucru nu schimba caracteristicile lor de baza.
